BÀN T CNC (T-SLOT TABLE)

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: CNC|MAN

Loại: CNC Machining Tools

Yêu Cầu Báo Giá

Gọi ngay 0838 811 411 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

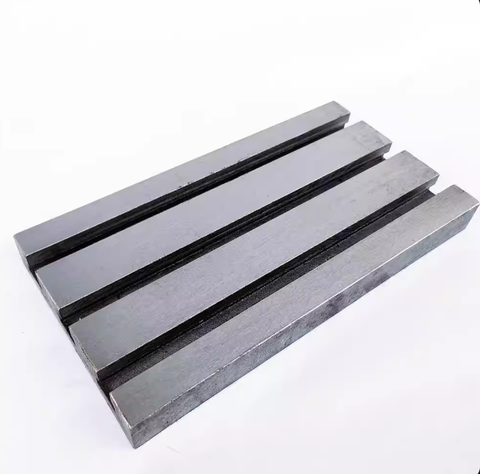

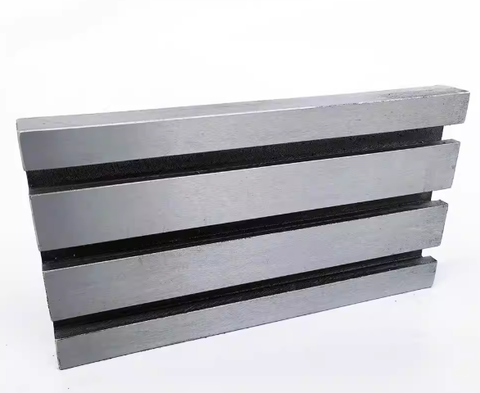

Bàn T CNC (T-slot table) là phụ kiện gá kẹp không thể thiếu trong các hệ máy CNC, máy phay, máy khoan, máy gia công cơ khí chính xác. Với thiết kế rãnh chữ T tiêu chuẩn, bàn cho phép cố định phôi nhanh – chắc – linh hoạt, phù hợp nhiều loại đồ gá và bu lông T.

ĐẶC ĐIỂM NỔI BẬT

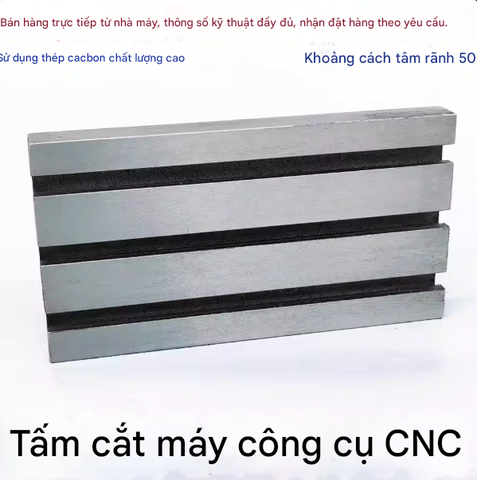

Vật liệu thép carbon chất lượng cao
Gia công từ thép nguyên khối, độ cứng và độ ổn định tốt, chịu lực kẹp lớn, phù hợp làm việc lâu dài trong môi trường xưởng.

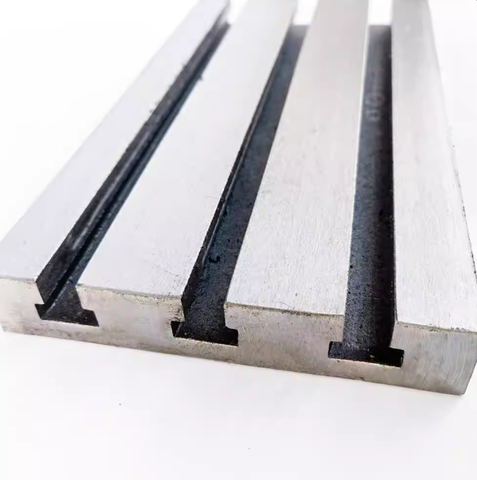

Gia công rãnh T chính xác
Rãnh chữ T được phay chuẩn, bề mặt phẳng, đảm bảo độ song song – vuông góc, giúp phôi không bị xê dịch khi gia công.
Khoảng cách rãnh tiêu chuẩn – dễ lắp đồ gá
Khoảng cách tâm rãnh 50 mm, phù hợp đa số đồ gá CNC phổ thông.
Tương thích bu lông T M10
Sử dụng T-nut / bu lông T M10, dễ mua, dễ thay thế, chi phí thấp.
Linh hoạt ứng dụng
Có thể dùng làm:
- Bàn gá phụ cho máy CNC mini
- Bàn gá chi tiết rời
- Bàn test – căn chỉnh – setup đồ gá

THÔNG SỐ KỸ THUẬT THAM KHẢO

Hạng mục	Thông số
Loại bàn	Bàn T (T-slot table)
Vật liệu	Thép carbon

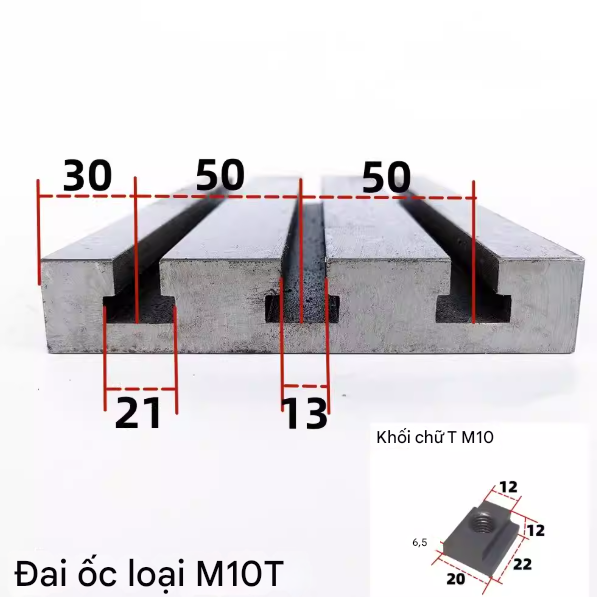

Khoảng cách tâm rãnh	50 mm
Chuẩn rãnh	Phù hợp bu lông T M10
Chiều rộng rãnh T	~13 mm
Chiều rộng đáy rãnh	~21 mm
Ứng dụng	CNC, phay, khoan, đồ gá

📋 BẢNG KÍCH THƯỚC BÀN T (3 KHE)

🔹 RỘNG 160 mm – DÀY 30 mm

STT	Kích thước (mm)
1	160 × 120 × 30
2	160 × 140 × 30
3	160 × 160 × 30
4	160 × 180 × 30
5	160 × 200 × 30
6	160 × 220 × 30
7	160 × 250 × 30
8	160 × 280 × 30
9	160 × 300 × 30
10	160 × 320 × 30
11	160 × 360 × 30
12	160 × 400 × 30
13	160 × 450 × 30
14	160 × 500 × 30
15	160 × 600 × 30

🔹 RỘNG 180 mm – DÀY 25 mm

STT	Kích thước (mm)
1	180 × 120 × 25
2	180 × 140 × 25
3	180 × 160 × 25
4	180 × 200 × 25
5	180 × 320 × 25
6	180 × 350 × 25
7	180 × 400 × 25
8	180 × 450 × 25
9	180 × 500 × 25
10	180 × 600 × 25

🔹 RỘNG 180 mm – DÀY 30 mm

STT	Kích thước (mm)
1	180 × 120 × 30
2	180 × 140 × 30
3	180 × 160 × 30
4	180 × 180 × 30
5	180 × 200 × 30
6	180 × 220 × 30
7	180 × 250 × 30
8	180 × 280 × 30
9	180 × 300 × 30
10	180 × 320 × 30
11	180 × 360 × 30
12	180 × 400 × 30
13	180 × 420 × 30
14	180 × 450 × 30
15	180 × 500 × 30
16	180 × 550 × 30
17	180 × 600 × 30
18	180 × 650 × 30

🔹 RỘNG 200 mm – DÀY 25 mm

STT	Kích thước (mm)
1	200 × 400 × 25
2	200 × 500 × 25

🔹 RỘNG 200 mm – DÀY 30 mm

STT	Kích thước (mm)
1	200 × 120 × 30
2	200 × 140 × 30
3	200 × 160 × 30
4	200 × 180 × 30
5	200 × 200 × 30
6	200 × 220 × 30
7	200 × 250 × 30
8	200 × 280 × 30
9	200 × 300 × 30
10	200 × 320 × 30
11	200 × 360 × 30
12	200 × 400 × 30
13	200 × 450 × 30
14	200 × 500 × 30
15	200 × 600 × 30
16	200 × 680 × 30
