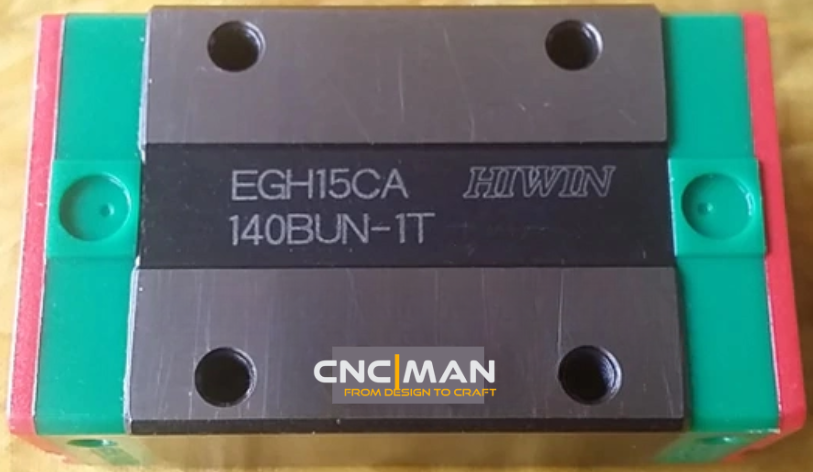

Con trượt Hiwin EGH Series – Dòng con trượt nhỏ gọn, chính xác cao

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: CNC|MAN

Loại: CNC MECHANICAL PARTS

Yêu Cầu Báo Giá

Số lượng

Đang cập nhật

Gọi ngay 0838 811 811 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Dòng con trượt Hiwin EGH là loại con trượt bi hồi tuần hoàn (linear guide block) thuộc series EG, được thiết kế cho chuyển động tuyến tính chính xác, ổn định và nhỏ gọn.
Đây là lựa chọn phổ biến cho các hệ máy CNC mini, máy laser, máy in 3D, robot, hoặc dây chuyền tự động hóa, nơi yêu cầu độ chính xác cao nhưng tiết kiệm không gian.

🔹 Hai phiên bản: EGH-SA & EGH-CA

EGH-SA (Short Type):
Phiên bản ngắn gọn, thích hợp cho những vị trí có không gian lắp đặt hạn chế.
Mặc dù nhỏ nhưng vẫn đảm bảo độ cứng vững và khả năng chịu tải ổn định trong bốn hướng (lên, xuống, trái, phải).
EGH-CA (Long Type):
Phiên bản dài hơn, giúp tăng độ ổn định và phân bố tải tốt hơn.
Thường được chọn trong các ứng dụng đòi hỏi độ chính xác và độ cứng cao hơn, như máy phay CNC, máy cắt plasma, hay hệ thống robot.

⚙️ Ưu điểm nổi bật

✅ Thiết kế 4 dãy bi tiếp xúc góc 45°, đảm bảo tải trọng đều ở mọi hướng.
✅ Kích thước nhỏ, trọng lượng nhẹ, lý tưởng cho thiết bị gọn.
✅ Độ ma sát thấp, chuyển động êm và chính xác.
✅ Có thể thay thế tương thích với các dòng Hiwin khác như HGH / EGH / MGW.
✅ Sản xuất chính hãng Hiwin – Made in Taiwan, chất lượng ổn định, độ bền cao.

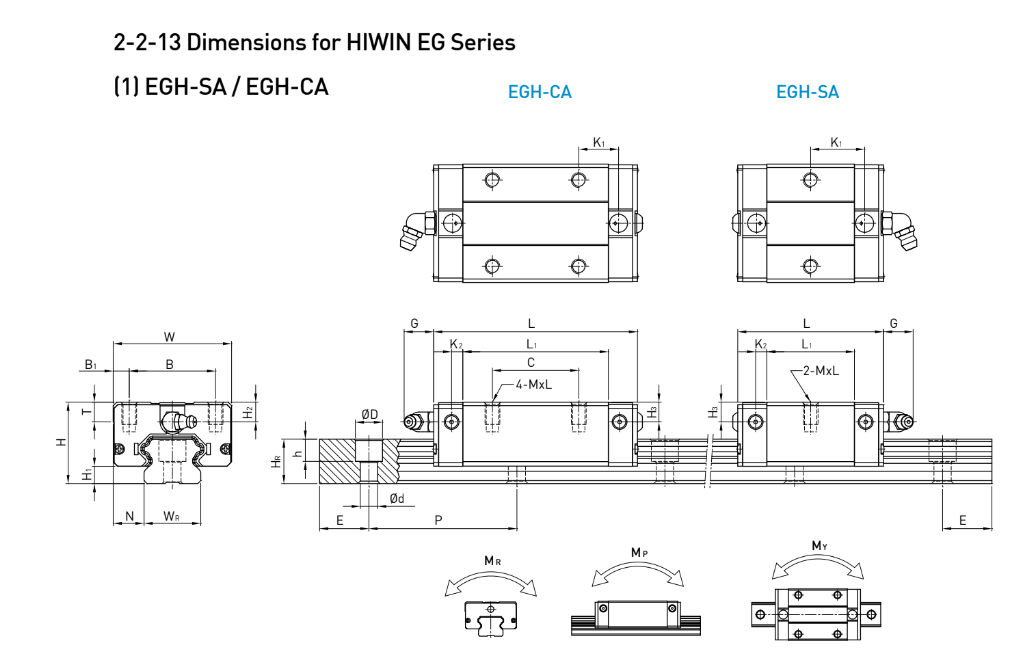

📏 Bảng thông số kỹ thuật EGH Series (SA & CA)

Model No.	H (mm)	W (mm)	B (mm)	B1 (mm)	C (mm)	L (mm)	L1 (mm)	K1 (mm)	K2 (mm)	MxL (mm)	T (mm)	H2 (mm)	H3 (mm)	WR (mm)	HR (mm)	d (mm)	P (mm)	E (mm)	C (kN)	C₀ (kN)	MR (kN·m)	MP (kN·m)	MY (kN·m)	Khối lượng Block (kg)	Khối lượng Rail (kg/m)
EGH15SA	24	34	26	4	23.1	40.1	14.8	3.5	5.7	M4×6	5.5	6	5.5	15	12.5	6	60	20	5.35	9.40	0.08	0.04	0.04	0.09	1.25
EGH15CA	24	34	26	4	39.8	56.8	10.15	3.5	5.7	M4×6	5.5	6	5.5	15	12.5	6	60	20	7.83	16.19	0.13	0.10	0.10	0.15	1.25
EGH20SA	28	42	32	5	29.5	50.1	18.75	4.5	7.5	M5×7	7.5	6.5	6.5	20	15.5	8.5	60	20	7.23	12.74	0.13	0.06	0.06	0.15	2.08
EGH20CA	28	42	32	5	48.1	69.1	12.3	4.5	7.5	M5×7	7.5	6.5	6.5	20	15.5	8.5	60	20	10.31	21.13	0.22	0.16	0.16	0.24	2.08
EGH25SA	33	48	35	6.5	35.5	59.1	21.9	5	8	M6×9	8	8	8	23	18	9	70	20	11.92	23.40	0.23	0.12	0.12	0.25	2.67
EGH25CA	33	48	35	6.5	59	82.6	16.15	5	8	M6×9	8	8	8	23	18	9	70	20	16.27	32.40	0.38	0.32	0.32	0.34	2.67
EGH30SA	42	60	40	10	41.5	69.5	26.75	6	9	M8×12	9	9	9	28	23	9	80	20	16.42	31.20	0.40	0.24	0.24	0.53	4.35
EGH30CA	42	60	40	10	70.1	98.1	21.05	6	9	M8×12	9	9	9	28	23	9	80	20	23.70	47.40	0.68	0.55	0.55	0.76	4.35
EGH35SA	48	70	50	10	45.7	75.5	28.5	7	12	M8×12	10	8.5	8.5	34	27.5	10	90	20	22.66	37.38	0.56	0.31	0.31	0.74	6.14
EGH35CA	48	70	50	10	78	108	20	7	12	M8×12	10	8.5	8.5	34	27.5	10	90	20	33.35	64.84	0.98	0.69	0.69	1.10	6.14
