Máy CNC Mini 5 Trục ATC Z370 Model

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: Great CNC

Loại: Máy CNC

170.000.000₫ () (chưa gồm VAT)

187.000.000₫ () (đã gồm VAT)

Z370-3 Axis

Z370-4 Axis

Z370-5 5 Axis - Semi Cover

Z370-5 5 Axis - Full Cover

Số lượng

Đang cập nhật

Gọi ngay 0838 811 411 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Thông tin sản phẩm

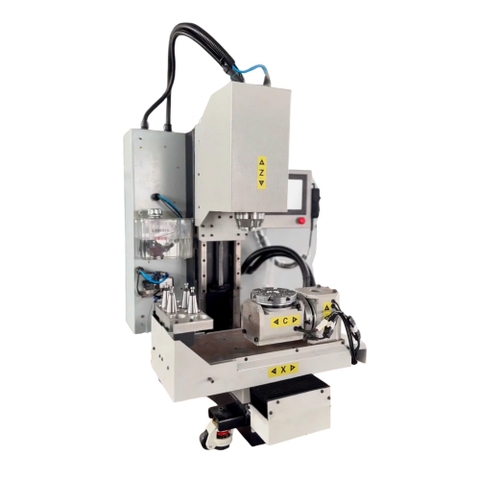

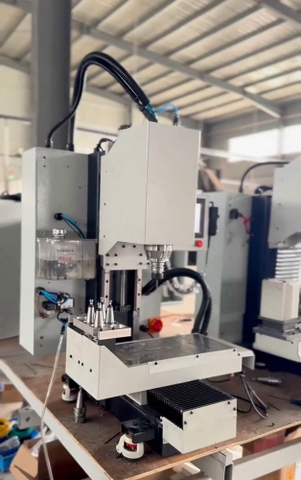

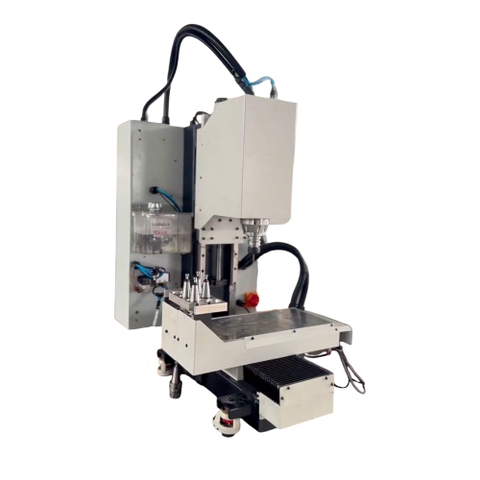

Z370 Series là dòng máy CNC mini được thiết kế dành cho gia công nhôm, đồng, nhựa kỹ thuật và các chi tiết cơ khí phức tạp. Máy có nhiều phiên bản từ 3 trục, 4 trục đến 5 trục đồng thời, phù hợp cho nghiên cứu, đào tạo, chế tạo mẫu và sản xuất chi tiết nhỏ yêu cầu độ chính xác cao.

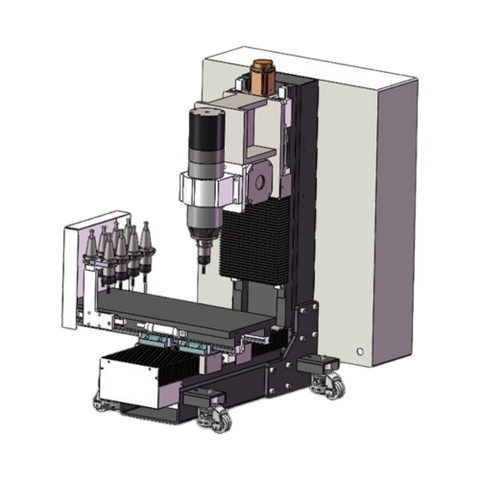

Toàn bộ thân máy sử dụng kết cấu gang đúc cứng vững giúp giảm rung động khi gia công tốc độ cao. Máy được trang bị spindle BT30 thay dao tự động, hệ servo absolute và bộ điều khiển hỗ trợ RTCP cho gia công 5 trục thực thụ.

Z370 nổi bật với kích thước nhỏ gọn nhưng vẫn đạt khả năng gia công mạnh mẽ, phù hợp với phòng lab, trung tâm R&D, xưởng cơ khí chính xác và các đơn vị sản xuất linh kiện nhỏ.

Các phiên bản tùy chọn

Model	Cấu hình
Z370-3F	CNC 3 trục
Z370-4A	CNC 4 trục trục A
Z370-5S	CNC 5 trục bán kín

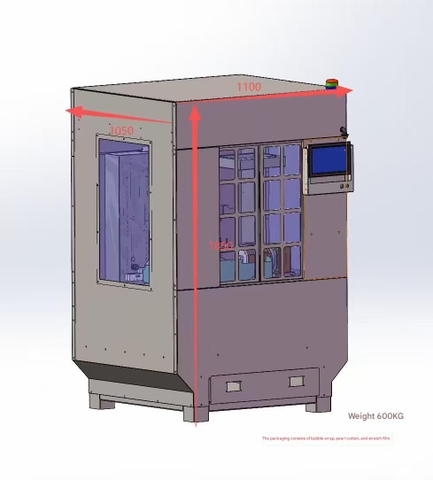

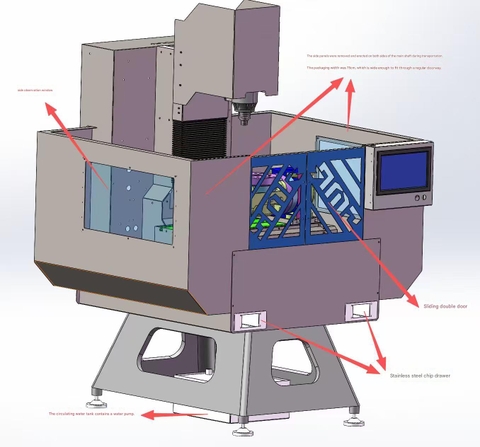

Z370-5F	CNC 5 trục full cover

Thông số kỹ thuật máy Máy CNC Mini 5 Trục ATC T6-3020Z30

1. Thông tin chính

Mục	Nội dung
Model	ATC T6-3030Z30
Kiểu máy	Máy CNC mini 5 trục – phay & khắc
Hành trình làm việc (XYZ)	350 × 250 × 280 mm
Kích thước bàn làm việc (3 trục)	630 × 230 mm
Tải trọng bàn 3 trục	50 kg
Bàn xoay 5 trục (A/C)	Ø140 mm – T-slot M8
Tải trọng trục 4/5	10 kg
Khoảng cách mũi trục chính – bàn làm việc	150 – 350 mm
Khoảng cách tối thiểu mũi trục chính – bàn	76 mm
Trục A – góc quay	0° ~ +90°
Trục C – góc quay	0° ~ 360° (liên tục)
Tốc độ chạy nhanh (XYZ)	10 m/phút
Tốc độ cắt (Feed rate)	2,500 – 12,000 mm/phút
Số vòng di chuyển trục A	30 vòng
Số vòng di chuyển trục B/C	30 vòng

2. Trục chính & hệ thống thay dao

Mục	Nội dung
Côn trục chính	BT30
Tốc độ trục chính	2,000 – 24,000 vòng/phút (tùy chọn)
Công suất trục chính	3.2 kW (tùy chọn)
Làm mát trục chính	Nước / Khí
Hệ thống thay dao	ATC T6 (tùy chọn)
Số dao tối đa	6 dao
Đường kính dao tối đa	Ø12 mm
Trọng lượng dao tối đa	1 kg/dao
Thời gian thay dao	~20 giây

3. Độ chính xác

Mục	Nội dung
Độ chính xác định vị	±0.02 mm
Độ chính xác lặp lại	±0.02 mm

4. Kết cấu cơ khí & truyền động

Mục	Nội dung
Kết cấu khung máy	Khung gang đúc
Thanh trượt tuyến tính	Size 25
Vít me bi	2005 – hàng nội địa
Khớp nối	Khớp nối đôi (Double diaphragm coupling)
Bảo vệ hệ thống nước	Inox 304
Bơm nước	Nội địa

5. Hệ thống điều khiển & điện

Mục	Nội dung
Bộ điều khiển	PUSENDA – Bộ điều khiển 6 trục
Màn hình	10.1 inch cảm ứng
Tay quay (Handwheel)	Nội địa
Ngôn ngữ điều khiển	G-code
Phương thức truyền dữ liệu	USB, hỗ trợ WiFi
Phần mềm CAM tương thích	Fusion 360, PowerMill, ArtCAM, SolidCAM…

6. Nguồn điện & tổng thể

Mục	Nội dung
Nguồn điện	220V – 1 pha
Tần số	50–60 Hz
Công suất tổng	6 kW
Kích thước máy (DxRxC)	600 × 900 × 1100 mm
Trọng lượng máy	~300 kg

Ứng dụng sản phẩm:

CNC mini 5 trục tích hợp T6 lý tưởng cho:

Gia công chi tiết phức tạp trong khuôn mẫu, cơ khí chính xác
Gia công mặt cong, lỗ xiên, bề mặt 3D với độ chính xác cao
Xưởng R&D, phòng lab, trung tâm tạo mẫu, xưởng cơ khí nhỏ
Ứng dụng trong ngành điện tử, nhôm kỹ thuật, phụ kiện máy bay, thiết bị y tế

Hướng nâng cấp và phát triển:

Có thể tích hợp thêm hệ thống bôi trơn tự động, cảm biến dao cụ
Nâng cấp lên spindle ATC tốc độ cao
Kết nối giao tiếp mạng nội bộ, tự động hóa dây chuyền mini
Nâng cấp phần mềm điều khiển tích hợp với hệ thống MES/ERP
