THUẬT NGỮ GIA CÔNG CNC VÀ CÁC KHÁI NIỆM

MỌI THỨ BẠN CẦN BIẾT VỀ GIA CÔNG CNC

Trước khi ra đời điều khiển số bằng máy tính (CNC), quá trình sản xuất bao gồm sức lao động vất vả của con người; Thời gian sản xuất kéo dài không cần thiết, lãng phí vật liệu và đầy lỗi. Ngày nay, công nghệ đã cải tiến rất nhiều quy trình sản xuất.

Sự ra đời của các công nghệ gia công CNC mang lại độ tin cậy cao, làm cho các quá trình lặp đi lặp lại trở nên tự động hơn. Nhưng, gia công CNC là gì? Những sản phẩm nào có thể được làm từ công nghệ CNC? Gia công CNC hoạt động như thế nào và vật liệu nào có thể được sử dụng trong quy trình sản xuất có sử dụng máy CNC?

Bài viết này đi sâu vào gia công CNC là gì và các khái niệm cơ bản liên quan đến quy trình này. Chúng ta sẽ thảo luận về những lợi thế của sản xuất CNC; So với sản xuất truyền thống và những đóng góp của CNC đối với sản xuất hiện đại.

GIA CÔNG CNC LÀ GÌ?

CNC = Computer Numerical Control – điều khiển số bằng máy tính.

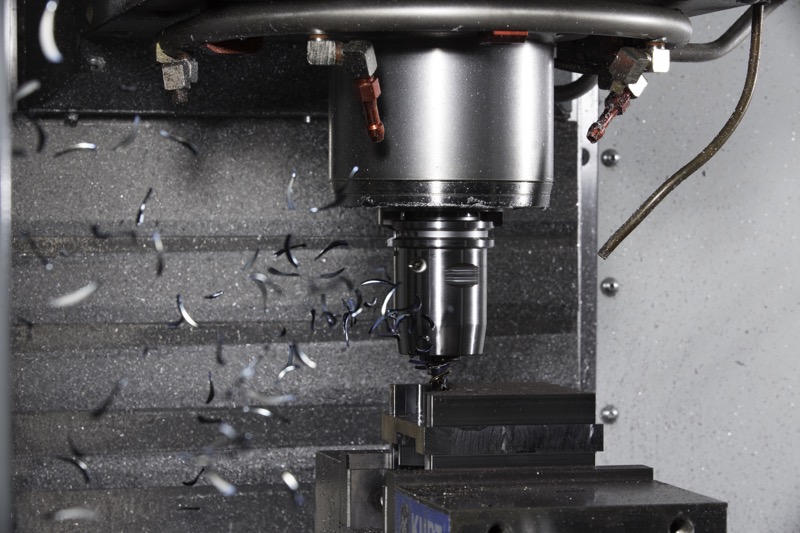

Gia công CNC là phương pháp gia công trừ (subtracting), tạo ra chi tiết từ phôi ban đầu bằng cách hớt dần vật liệu đi theo quỹ đạo được lập trình trước trên máy CNC.

Thay vì “thêm” vật liệu (như in 3D), CNC cắt – phay – tiện – khoan – mài để đạt hình dạng mong muốn với độ chính xác cao.
Máy có thể vận hành tự động trong thời gian dài, không cần người đứng máy liên tục → tăng năng suất, giảm phụ thuộc hoàn toàn vào tay nghề thủ công.

LỊCH SỬ CỦA GIA CÔNG CNC

Trước CNC là NC – Numerical Control (Điều khiển số), được xem là bước mở đầu của “cuộc cách mạng công nghiệp lần thứ hai” trong sản xuất.

• Những năm 1940–1950: điều khiển số xuất hiện, dùng băng đục lỗ để lưu trữ và truyền lệnh.

• Những năm 1960: công nghệ phát triển sang tương tự và kỹ thuật số, tạo nền tảng cho CNC hiện đại.

• John T. Parsons được coi là “cha đẻ” của ngành gia công CNC, phát triển nguyên lý điều khiển số.

• Năm 1751: kỹ thuật gia công cơ khí đã xuất hiện.

• Năm 1952: Richard Kegg phối hợp với MIT phát triển máy phay CNC đầu tiên.

Từ đó đến nay, công nghệ CNC không ngừng cải tiến – từ cơ khí thuần tuý lên cơ điện tử – tích hợp phần mềm, tự động hóa, IoT, AI.

CÁC KHÁI NIỆM CƠ BẢN VỀ GIA CÔNG CNC

1. Numeric Control (Điều khiển số – NC)

Chỉ việc điều khiển tự động các máy công cụ như:
máy phay, máy tiện, máy mài, máy cắt plasma, máy cắt tia nước, máy hàn, máy ép thủy lực…
thông qua tập lệnh số (code) thay vì thao tác tay.

2. Desktop CNC Machine (Máy CNC để bàn)

Là phiên bản mini – tối giản của máy CNC, kích thước nhỏ, đặt được trên bàn.
Thường dùng cho vật liệu mềm: sáp, foam, nhựa, gỗ nhẹ, hoặc các ứng dụng: Nha khoa, Kim hoàn, Đào tạo, dạy học, mô hình

Máy CNC để bàn rất phù hợp để thử nghiệm, làm mẫu nhỏ, nghiên cứu, giáo dục.

3. CAM (Computer-Aided Manufacturing)

CAM là gia công / sản xuất có hỗ trợ máy tính, dùng phần mềm để:

• Tạo đường chạy dao

• Thiết lập chế độ cắt

• Xuất mã lệnh để máy CNC chạy được

Để vận hành hệ thống CAM cần 3 yếu tố:

1. Phần mềm để định nghĩa đường chạy dao, chiến lược gia công.

2. Máy CNC có khả năng thực hiện đúng các lệnh đó.

3. Post-processor (hậu xử lý) để biến dữ liệu CAM thành G-code/NC code, phù hợp với từng loại điều khiển máy.

4. NC Code | G-Code

G-code (NC code) là ngôn ngữ máy dành riêng cho CNC, cho phép:

• Di chuyển trục X/Y/Z

• Điều khiển tốc độ trục chính (S)

• Tốc độ tiến dao (F)

• Gọi dao, đổi dao (M-code, T-code)

• Điều khiển tưới nguội, kẹp phôi, v.v.

Lập trình viên sử dụng G-code để “nói chuyện” với máy, yêu cầu máy gia công chi tiết theo đúng ý đồ công nghệ.

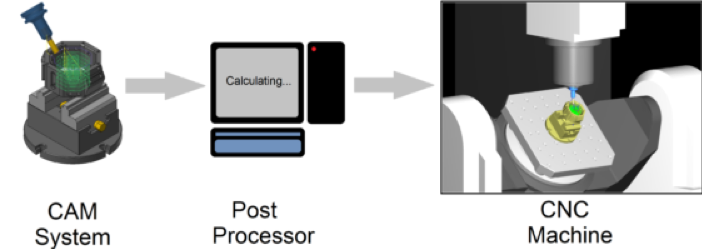

5. Post-Processor

Post-processor là phần mềm / module chuyển đổi đường chạy dao (toolpaths) trong CAM thành chương trình NC tương thích với từng hệ điều khiển (Fanuc, Siemens, Heidenhain, v.v.).

Mục tiêu:
→ Chương trình xuất ra phải an toàn, nhất quán và có thể dự đoán được khi chạy trên máy thật.

CÁC LOẠI MÁY CNC PHỔ BIẾN

• Máy phay (Milling)

• Máy tiện (Lathe)

• Máy mài (Grinding)

• Máy CNC Router (chuyên gỗ, nội thất, quảng cáo)

• Máy cắt Plasma (Plasma Cutter)

• Máy cắt Laser (Laser Cutter / Laser Engraver)

• Máy cắt tia nước (Waterjet Cutter)

• Máy EDM (Electrical Discharge Machining):

  • Máy xung định hình

  • Máy cắt dây

CÁC HÃNG MÁY CNC NỔI TIẾNG

• Nhật Bản: Okuma, Mori Seiki, Mazak, Shoda, Amada…

• Mỹ: Haas, Hurco

• Hàn Quốc: Doosan

• Đức: DMG Mori

• Đài Loan: Extron, Leaderway, AGMA, Takang, Aristech

• Thụy Sĩ: Mikron Hem

(Thị trường Việt Nam hiện nay dùng nhiều máy từ Nhật, Hàn, Đài Loan, bên cạnh các dòng máy Trung Quốc, máy rebuild, máy custom theo nhu cầu.)

CÁC THUẬT NGỮ GIA CÔNG CNC

Gia công 2D

Gia công trên một mặt phẳng, máy chỉ di chuyển đồng thời X–Y, không tạo hình theo Z.
Ví dụ: cắt biên dạng, rãnh phẳng, lỗ đơn giản…

Gia công 2.5D

Gia công các mặt phẳng và mặt nghiêng, không xử lý mặt cong phức tạp.
Phần lớn mang tính “bậc thềm” (step), thay đổi cao độ theo từng vùng nhưng không phải bề mặt freeform.
Khái niệm 2.5D chủ yếu để dễ học – dễ lập trình trước khi lên 3D.

Gia công 3D

Dùng để gia công:

• Khuôn mẫu

• Mặt cong, mặt lồi lõm

• Bề mặt freeform phức tạp

Với 3D, bạn vẫn có thể làm được tất cả bài toán 2D, 2.5D.

Gia công 4D (4 trục)

• Có thêm trục xoay (A hoặc B)

• 4 trục chuyển động đồng thời
  → Gia công trụ tròn, biên dạng xoay, khắc trụ…

Nếu chỉ gắn trục xoay phân độ (không chạy đồng thời) thì gọi là 3+1 chứ không phải 4D thực sự.

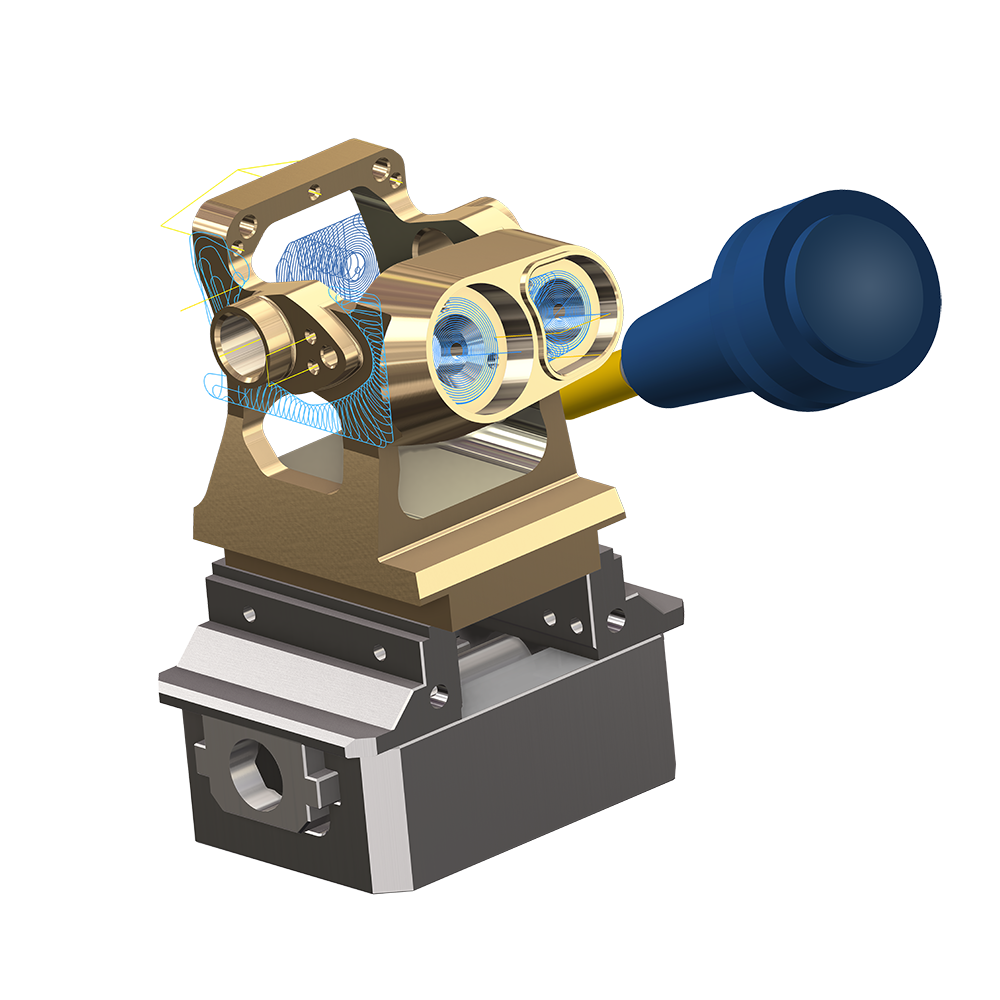

Gia công 5D (5 trục)

• 5 trục di chuyển đồng thời: 3 trục tuyến tính + 2 trục xoay.

• Khi thêm cơ cấu để có thể cắt theo nhiều hướng nhưng không đồng thời, gọi là 3+2 (5 trục không đồng thời).

Ba dạng chính:

• Head–Head: trục chính vừa nghiêng vừa xoay, bàn máy cố định.

• Head–Table: trục chính nghiêng, bàn xoay.

• Table–Table: bàn máy vừa nghiêng vừa xoay, trục chính cố định.

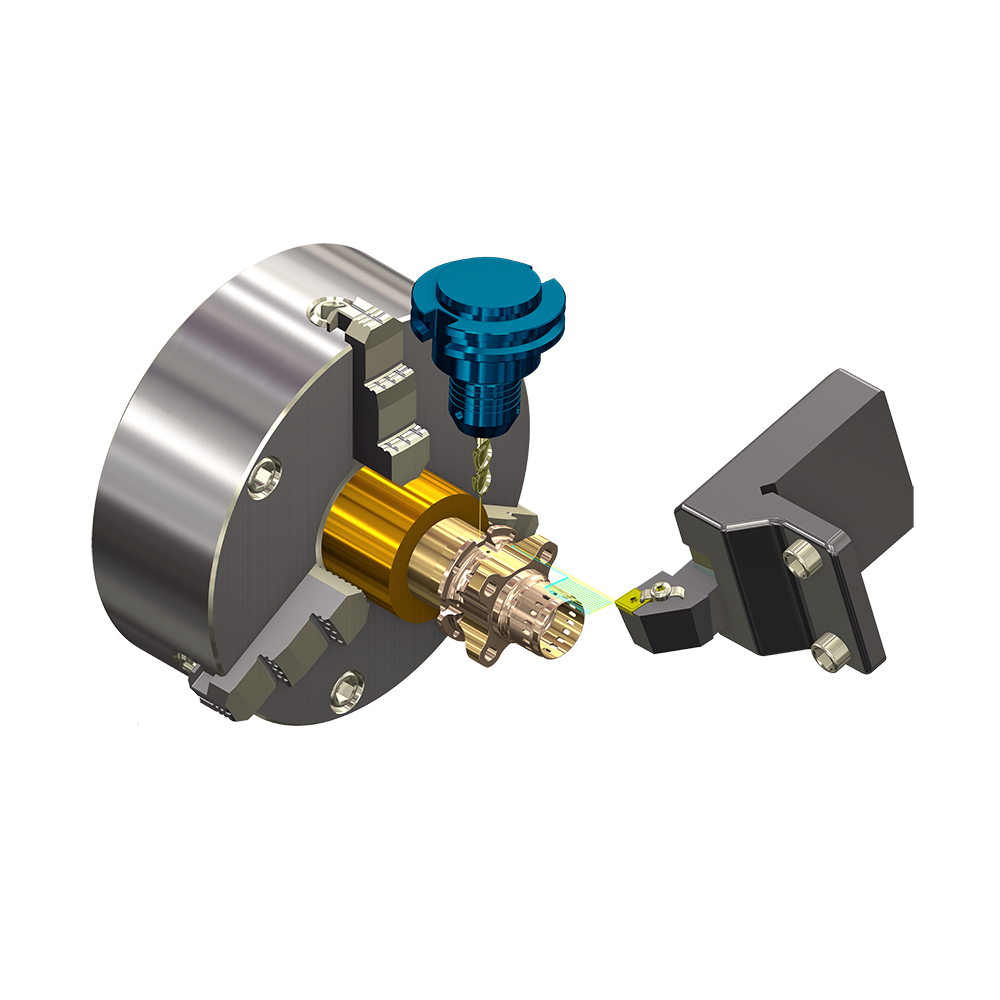

Mill–Turn CNC (Trung tâm gia công phay–tiện)

Máy kết hợp tiện + phay trên cùng một máy:

• Gia công tròn, tiện mặt đầu, cắt rãnh

• Sau đó phay lỗ, phay mặt, taro…
  → Giảm gá đặt, tăng độ chính xác tương quan.

HSM – High Speed Machining (Gia công tốc độ cao)

Phương pháp gia công hiện đại kết hợp:

• Tốc độ trục chính rất cao

• Bề rộng cắt nhỏ

• Lượng chạy dao & chiều sâu cắt lớn

Máy chuyên HSM được gọi là HSC (High Speed Cutting), trục chính có thể lên đến 42.000 vòng/phút hoặc hơn, tốc độ tiến dao hàng chục mét/phút.

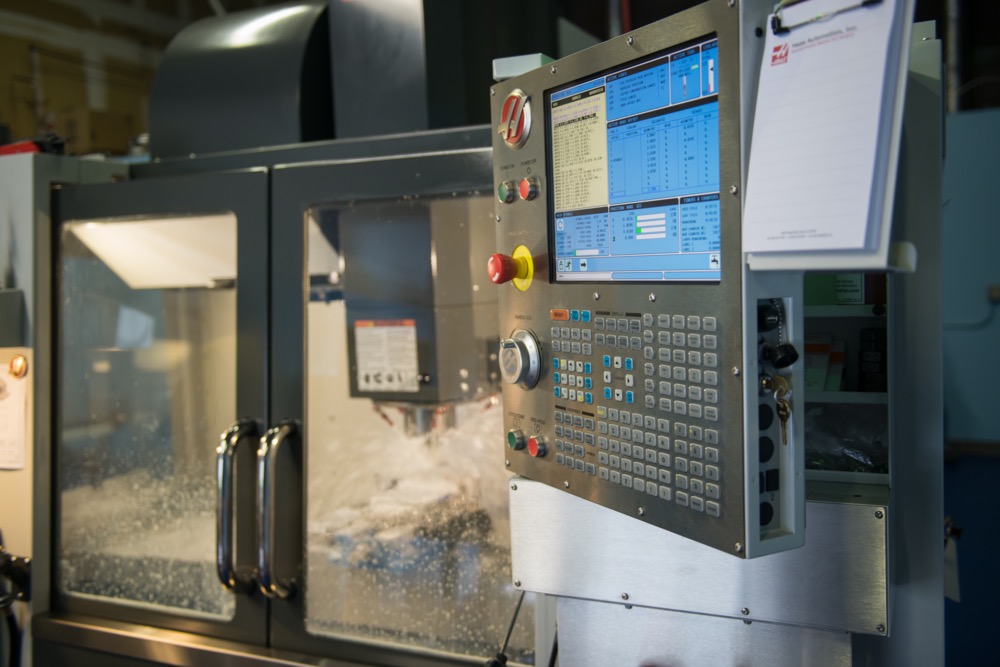

Hệ điều khiển (CNC Controller)

Mỗi máy CNC sử dụng một hệ điều khiển:FanucHeidenhainSiemensFagorMazatrol, QS tech ( Việt Nam), Syntec, Mach3


Trong đó Fanuc là hệ điều khiển được sử dụng rộng rãi nhất thế giới.

VMC / HMC

• VMC (Vertical Machining Center): trung tâm gia công đứng – trục chính thẳng đứng, vuông góc với bàn máy.

• HMC (Horizontal Machining Center): trung tâm gia công ngang – trục chính song song với bàn máy.

CNC Programmer vs CNC Operator

• CNC Programmer: người lập trình, chuẩn bị G-code, chiến lược gia công.

• CNC Operator: người vận hành – gá đặt, gọi chương trình, kiểm tra kích thước, chạy máy.

Tùy mô hình sản xuất:

• Gia công khuôn, sản lượng lớn → thường tách riêng 2 vị trí.

• Gia công đơn chiếc, xưởng nhỏ → một người có thể vừa lập trình, vừa vận hành.

GD&T (Geometric Dimensioning & Tolerancing)

Hệ thống kích thước & dung sai hình học trên bản vẽ: độ song song, độ vuông góc, độ đồng tâm, độ phẳng, v.v.
GD&T giúp kiểm soát chất lượng chi tiết theo tiêu chuẩn quốc tế.

Chuẩn lập trình – Chuẩn gia công

Khi đặt chi tiết lên máy CNC, phải xác định chuẩn (gốc tọa độ) giữa chi tiết và dụng cụ cắt.
Việc này thường gọi là “xét chuẩn” – cực kỳ quan trọng để chi tiết ra đúng kích thước.

Dầu tưới nguội – Dầu làm mát

Có tác dụng: Làm mát, Bôi trơnTẩy rửa phoi

Có hai nhóm chính: Dầu pha nước, Dầu nguyên chất (không pha nước)

Fixture (Đồ gá)

Đồ gá dùng để: Định vị phôi, Giữ chặt phôi trước lực cắt
→ Đảm bảo độ chính xác và an toàn trong quá trình gia công.

CNC Mill (3/4/5 axis)

Chỉ máy phay CNC có khả năng chạy: 3 trục đồng thời, Hoặc 4, 5 trục đồng thời (đa trục)

Workpiece

Là phôi / chi tiết gia công – vật chưa hoàn thiện, sẽ được cắt gọt trên máy CNC.

Machine Simulation

Chế độ mô phỏng chạy máy trên phần mềm (như Mastercam, Powermill, v.v.):

• Có mô hình máy, đồ gá, phôi, dao cụ

• Cho phép kiểm tra va chạm, hành trình, lỗi lập trình trước khi đưa ra máy thật.

Multiaxis

Các đường chạy dao nâng cao cho máy phay nhiều trục (4 trục, 5 trục), tối ưu hướng dao để:

• Bề mặt đẹp hơn

• Giảm rung, giảm va chạm

• Tiết kiệm thời gian gia công

Setup Sheet

Phiếu công nghệ / phiếu gia công, do lập trình viên CNC lập: Tên chương trình, Danh sách nguyên công, Chế độ cắt, Danh sách dao, Thời gian gia công

Operator dựa vào Setup Sheet để nhập thông số và chạy máy.

Tool Manager

Bảng quản lý dao – nơi lưu:Tên daoĐường kính, chiều dàiVật liệu daoVị trí dao trên ổ daoChế độ cắt khuyến nghị

Toolpaths

Tập hợp các đường chạy dao: 2D, 3D, Multiaxis

được sinh ra trong phần mềm CAM để gia công chi tiết.

Test Cut

Gia công thử một sản phẩm thực tế trên máy CNC:

• Kiểm tra chương trình

• Kiểm tra chế độ cắt

• Test loại phôi mới, dao mới hoặc chiến lược cắt mới.

GIA CÔNG CNC HOẠT ĐỘNG NHƯ THẾ NÀO?

Máy CNC được điều khiển bởi máy tính / bộ điều khiển đọc G-code.
Trong G-code sẽ có:

• Hướng di chuyển trục X/Y/Z

• Tốc độ trục chính (S)

• Tốc độ tiến dao (F)

• Lệnh bật/tắt tưới nguội, kẹp phôi, đổi dao…

Dao cắt sẽ loại bỏ vật liệu khỏi phôi – phần vật liệu bị cắt ra gọi là phoi (chip), thông thường có thể thu gom và tái chế.

MÁY CNC CÓ THỂ LÀM GÌ?

Máy CNC có thể gia công trên nhiều loại vật liệu:

• Kim loại: thép, inox, nhôm, đồng, titan…

• Phi kim: nhựa, gỗ, foam, composite…

Một số ví dụ:

• Máy tiện CNC: tiện trục tròn, tiện ren, tiện côn, bậc…

• Máy phay CNC: phay mặt, phay hốc, phay rãnh, khoan, taro, biên dạng 3D.

• Máy khoan CNC: khoan lỗ chính xác, lặp lại số lượng lớn.

CNC SOFTWARE (PHẦN MỀM CNC)

Phần mềm CNC là các gói ứng dụng giúp:

• Thiết kế chi tiết (CAD)

• Lập trình đường chạy dao (CAM)

• Phân tích, mô phỏng (CAE)

Nhóm phần mềm chính

• CAD (Computer-Aided Design): thiết kế 2D, 3D, bản vẽ kỹ thuật.

• CAM (Computer-Aided Manufacturing): tạo toolpaths, thiết lập nguyên công, mô phỏng cắt.

• CAE (Computer-Aided Engineering): mô phỏng, phân tích ứng suất, biến dạng…

Các phần mềm CAM phổ biến: Mastercam, Creo, SolidCAM, Powermill, HyperMill, NXCimatron, Gibbs, CAM, CatiaFusion 360

Các phần mềm mô phỏng máy CNC

• SSCNC

• Cimco Edit

• Vericut (mạnh, chuyên nghiệp, mô phỏng nâng cao, kiểm tra va chạm)

ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA GIA CÔNG CNC

Ưu điểm

• Giảm chi phí lao động, tăng tự động hóa

• Giảm sai số, sản phẩm đồng đều

• Sản xuất hàng loạt dễ dàng hơn

• Linh hoạt trong thiết kế: dễ thay đổi chương trình, cải tiến chi tiết

Nhược điểm

• Chi phí đầu tư ban đầu cao (máy CNC + phần mềm)

• Phụ thuộc vào độ chính xác của dữ liệu / chương trình – nếu lập trình sai có thể gây lỗi hàng loạt

• Là phương pháp trừ → tạo nhiều phoi / chất thải, cần hệ thống thu gom & tái chế hợp lý

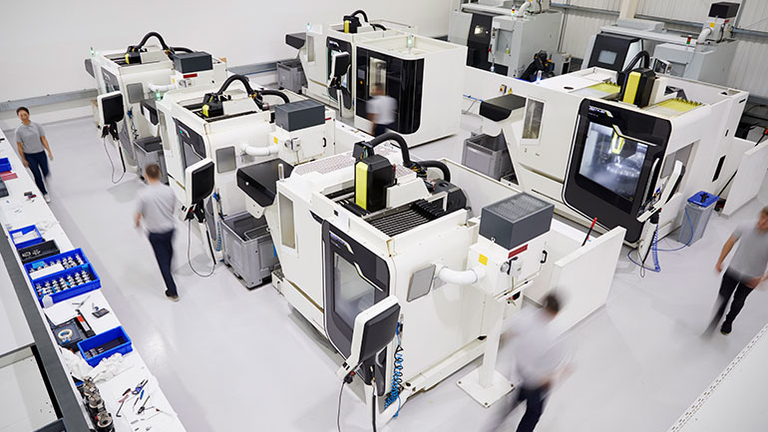

GIA CÔNG CNC QUAN TRỌNG THẾ NÀO TRONG SẢN XUẤT HIỆN ĐẠI?

Gia công CNC:

• Nâng cao hiệu suất & độ chính xác

• Giảm chi phí nhân công & thời gian

• Tăng khả năng cạnh tranh dài hạn cho doanh nghiệp

Ngoài ra, CNC còn làm cho các quá trình chế tạo: hàn, cắt tấm, đục lỗ… an toàn hơn & dễ kiểm soát hơn.

CNC CÓ TỐT HƠN IN 3D KHÔNG?

• CNC: phương pháp trừ – cắt gọt từ phôi.

• In 3D: phương pháp cộng – bồi từng lớp vật liệu.

Không có phương pháp nào tốt hơn tuyệt đối. Việc chọn CNC hay in 3D phụ thuộc: Vật liệu, Hình dạng chi tiết, Độ phức tạp, Sản lượng, Ngân sách & thời gian

Thực tế, nhiều nơi kết hợp: in 3D để làm mẫu, CNC để làm khuôn / chi tiết cuối.

TRỞ THÀNH CHUYÊN VIÊN VẬN HÀNH MÁY CNC

Kỹ năng cần thiết

• Tối thiểu tốt nghiệp THPT / trung cấp / cao đẳng kỹ thuật

• Hiểu bản vẽ cơ khí, dung sai, GD&T

• Nắm được kiến thức cơ bản về máy, dao, vật liệu

• Kỷ luật, cẩn thận, có tư duy logic

Những người có thêm chứng chỉ chuyên sâu về CNC, CAM từ các trường / trung tâm uy tín sẽ có lợi thế.

Lập trình viên CNC vs Vận hành CNC

• Lập trình CNC: thường học chương trình dài hạn tương đương bậc cao đẳng / đại học.

• Vận hành CNC: có thể theo các khóa ngắn hạn, sau đó tích lũy kinh nghiệm trực tiếp tại xưởng.

Một số trường kỹ thuật tại Việt Nam có đào tạo mạnh về CNC như
Đại học Sư Phạm Kỹ Thuật, Cao đẳng Cao Thắng, và nhiều trường nghề chuyên ngành cơ khí – cơ điện tử.

GIA CÔNG CNC CÓ PHÙ HỢP VỚI DỰ ÁN CỦA TÔI KHÔNG?

CNC được ứng dụng trong rất nhiều ngành: Hàng không vũ trụ, Nông nghiệp, cơ khí chế tạo, Xây dựng, nội thất, In ấn, bao bì, khuôn mẫu, Quốc phòng, giao thông vận tải…

Nếu dự án của bạn cần: Độ chính xác cao, Tính lặp lại tốt, Hiệu quả sản xuất
→ Gia công CNC là lựa chọn rất đáng cân nhắc.

TƯƠNG LAI CỦA GIA CÔNG CNC

Cùng với: AI (Trí tuệ nhân tạo), Machine Learning (Học máy), Industrial 4.0 – Smart Manufacturing

máy CNC sẽ ngày càng:

• Tự động hơn

• Kết nối tốt hơn (IoT, MES, ERP…)

• Tối ưu hóa quá trình sản xuất theo thời gian thực

Trong sản xuất thông minh (Smart Manufacturing), mọi thứ – từ máy CNC, cảm biến, RFID, đến sản phẩm – đều được kết nối, trao đổi dữ liệu để:

• Tăng sản lượng

• Tối ưu chi phí

• Đáp ứng linh hoạt nhu cầu thị trường
