Con Trượt Vuông OEM Theo Tiêu Chuẩn HGW

Giới thiệu sản phẩm

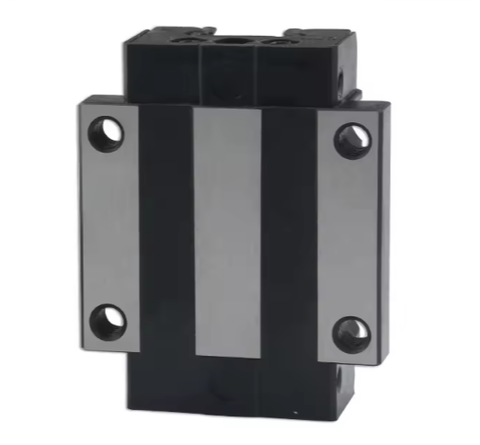

Con trượt  là dòng sản phẩm dẫn hướng tuyến tính chất lượng cao, được sử dụng rộng rãi trong máy CNC, máy laser, robot và các hệ thống tự động hoá yêu cầu độ chính xác ổn định.

Bên trong con trượt sử dụng bi tuần hoàn vô hạn, giúp chuyển động mượt, giảm ma sát và duy trì độ chính xác trong thời gian dài. Thiết kế ray – bi – máng trượt của CSK nổi tiếng với độ ổn định, độ cứng cao và khả năng chịu tải tốt, phù hợp cho cả máy khổ lớn lẫn thiết bị tốc độ cao.

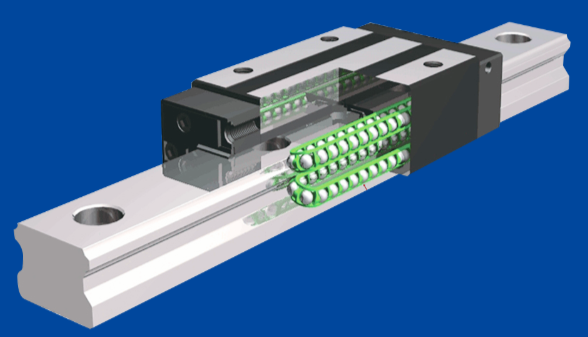

• Cấu tạo bi tuần hoàn bên trong con trượt CSK – chuyển động mượt và chính xác.

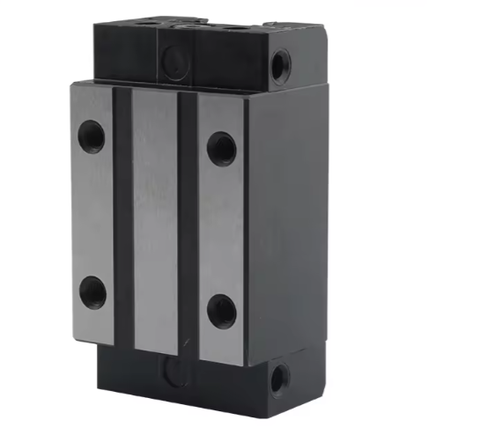

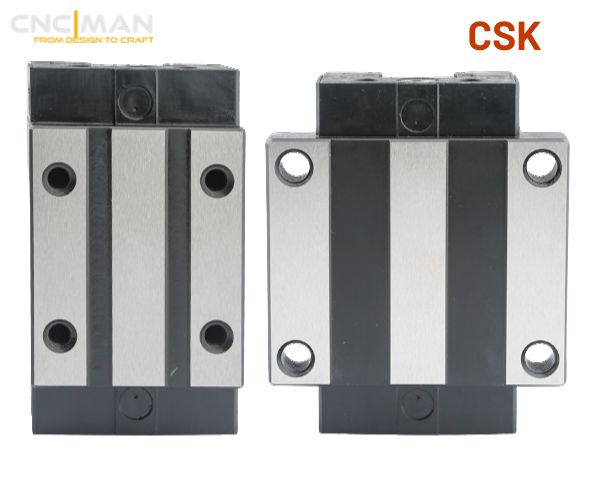

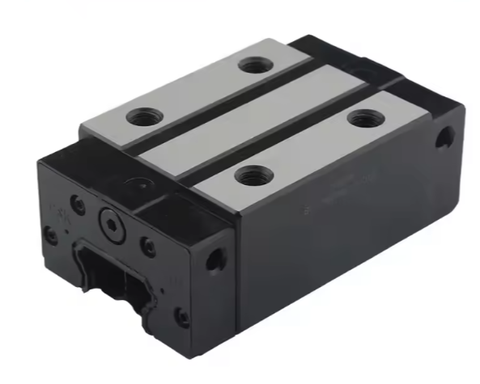

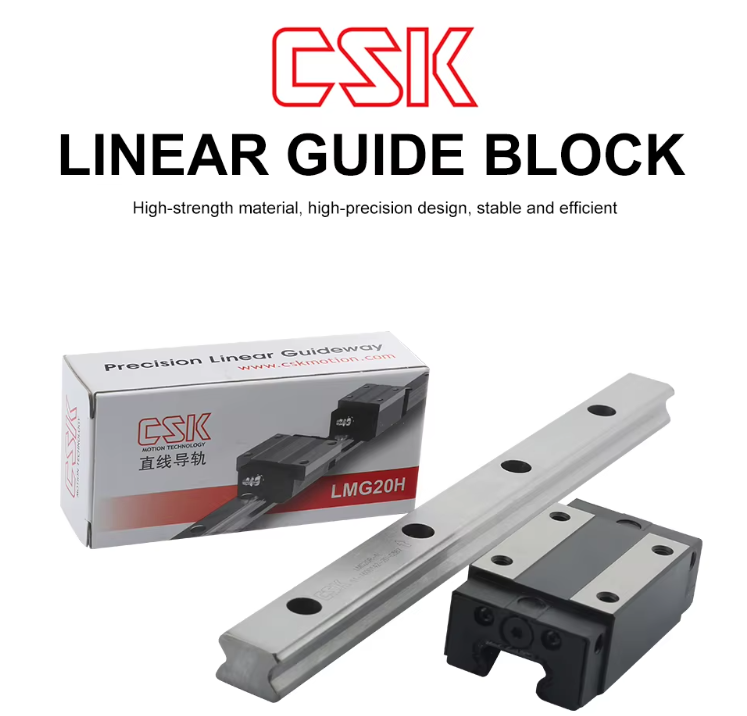

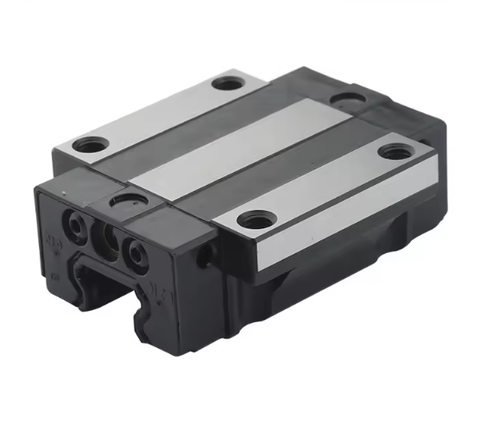

• Dòng sản phẩm con trượt CSK với thiết kế chắc chắn, bền, đa dạng mã số và kích thước.

CSK là lựa chọn được nhiều đơn vị cơ khí – tự động hoá tin dùng nhờ:

• Độ ổn định cao khi vận hành liên tục

• Độ bền lâu dài, thiết kế kín hạn chế bụi

• Giá thành dễ tiếp cận hơn so với các thương hiệu cao cấp nhưng hiệu suất vẫn rất tốt

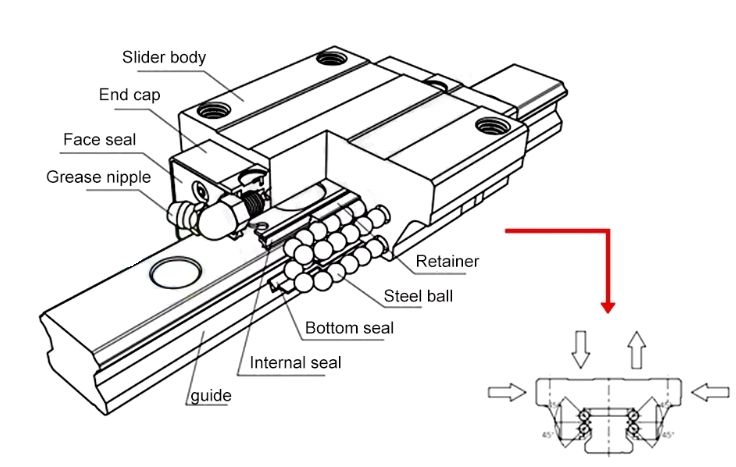

CẤU TẠO SẢN PHẨM

Con trượt CSK được thiết kế theo cơ chế bi tuần hoàn, giúp chuyển động êm, ma sát thấp và độ chính xác ổn định. Cấu tạo gồm:

• Thân trượt: thép hợp kim cứng, chịu tải tốt.

• Bi tuần hoàn: tiếp xúc 45°, tải đều 4 hướng.

• Ray dẫn hướng: mài chính xác, chạy mượt không rơ.

• Phớt kín: chặn bụi – mạt sắt, tăng tuổi thọ block.

• Nắp & cổng bơm mỡ: tiện bảo dưỡng.

• Tấm bảo vệ bên: giữ quỹ đạo bi ổn định khi tăng tốc.

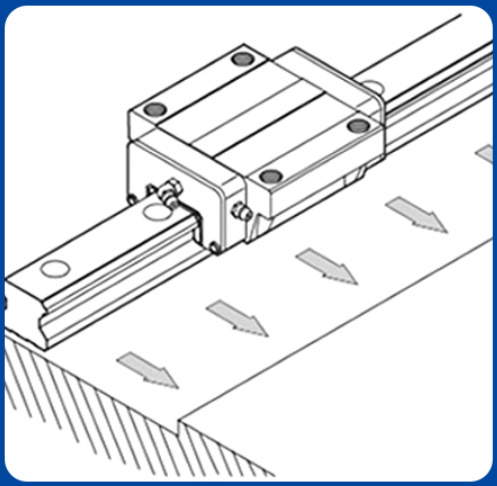

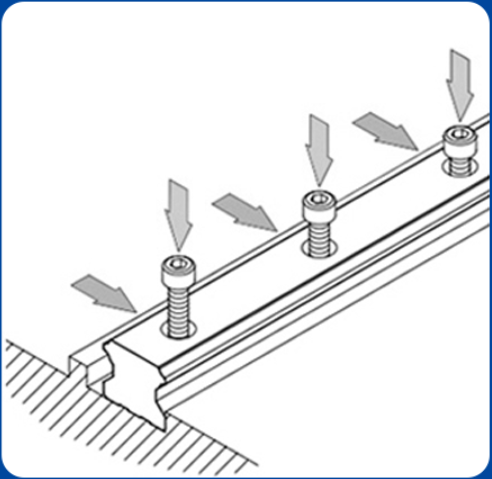

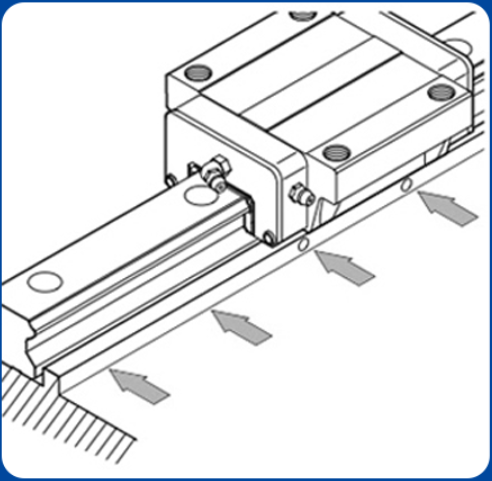

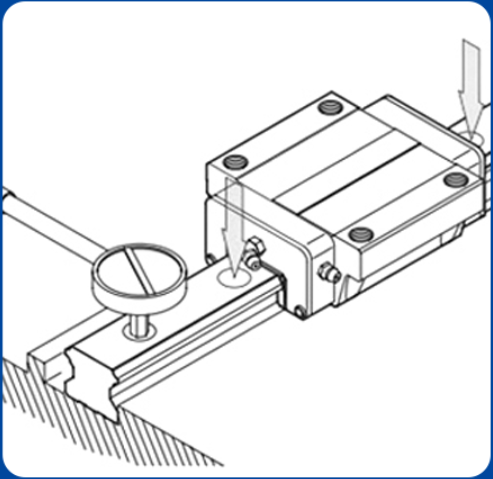

HƯỚNG DẪN LẮP ĐẶT RAY & CON TRƯỢT

1. Đặt ray dẫn hướng lên bề mặt máy, đảm bảo ray tựa đúng vào mặt chuẩn.

2. Lắp vít và siết nhẹ, kiểm tra lỗ vít và đường chuẩn đã thẳng hàng.

3. Giữ ray áp sát mặt chuẩn bên cạnh, cố định đều dọc theo chiều dài ray.

4. Siết chặt toàn bộ vít theo thứ tự, đảm bảo ray nằm phẳng và cố định chắc chắn.

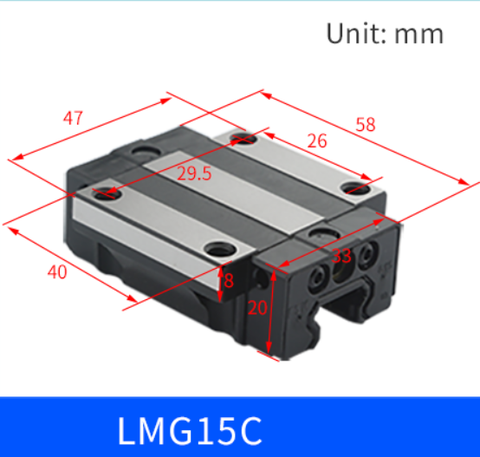

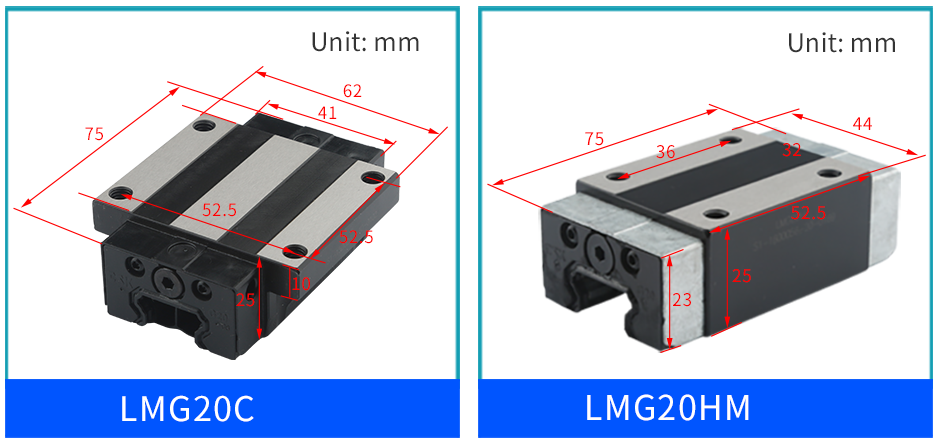

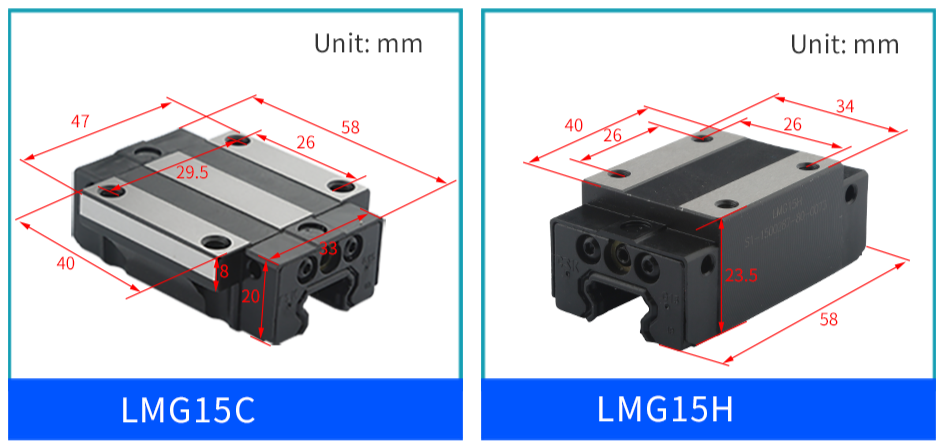

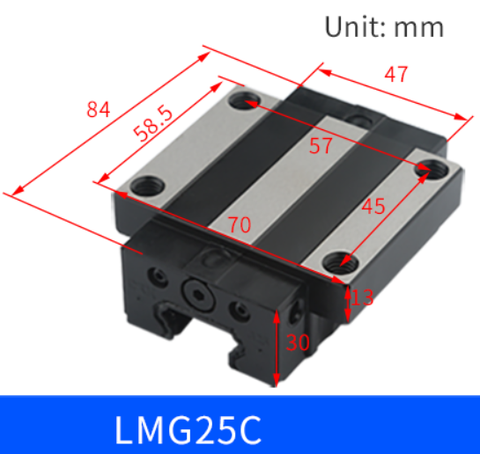

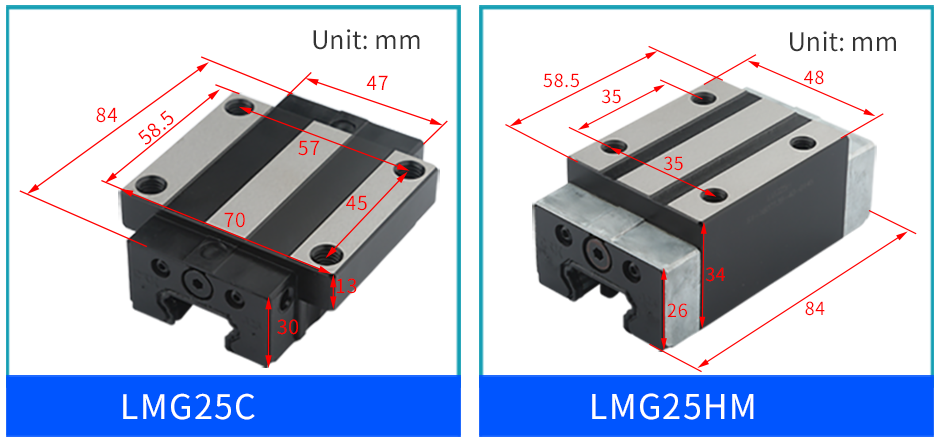

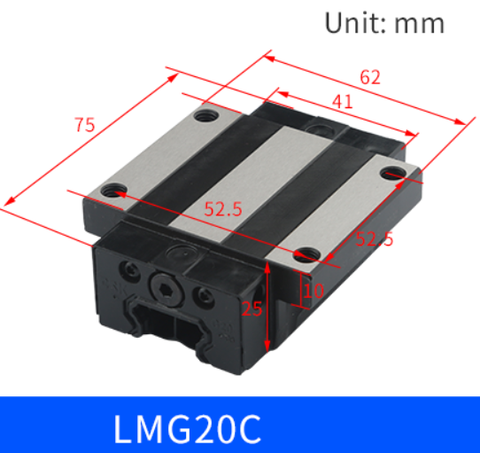

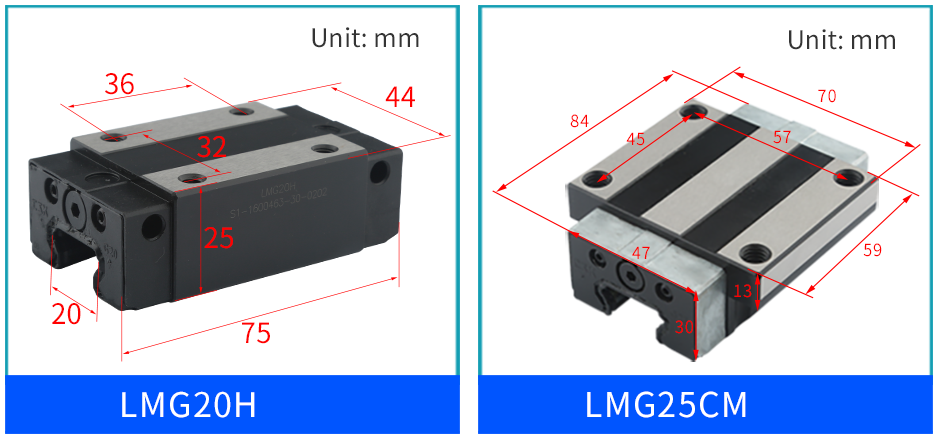

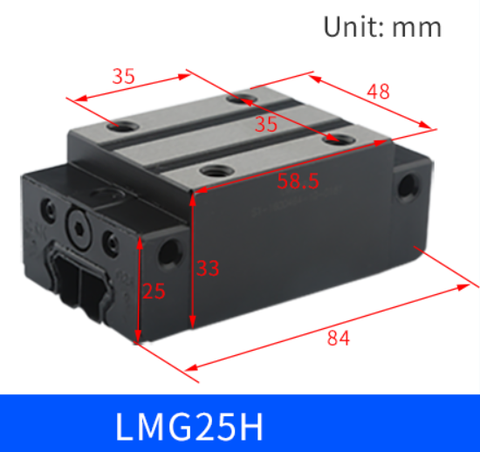

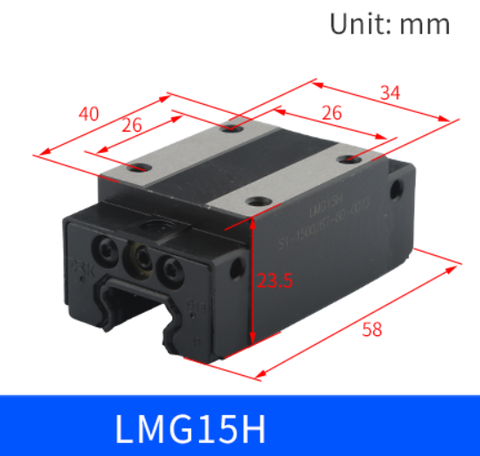

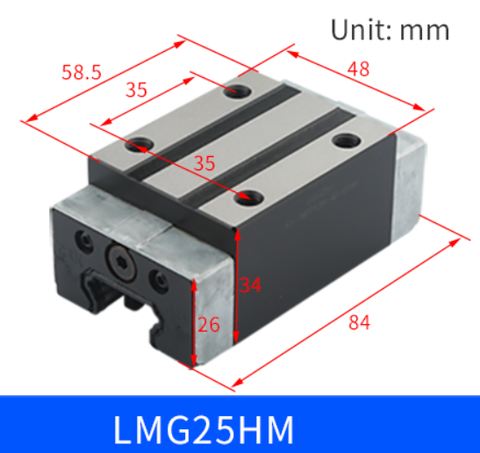

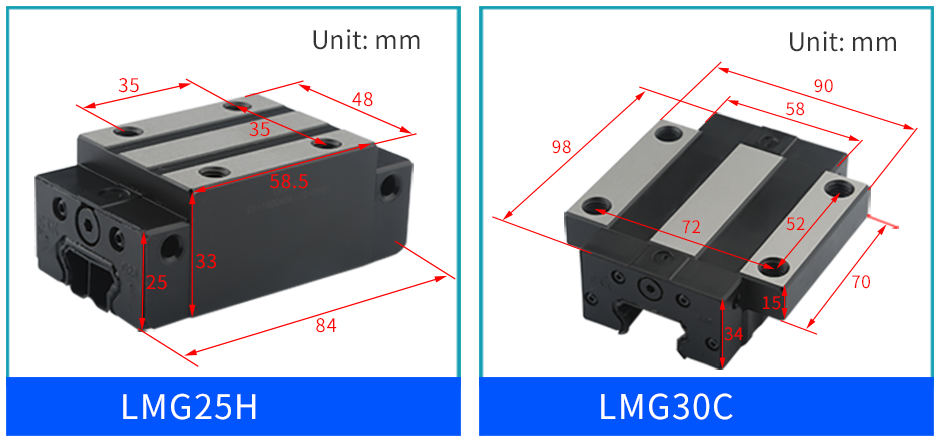

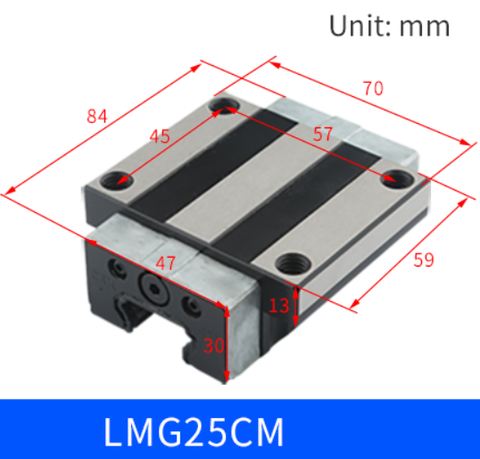

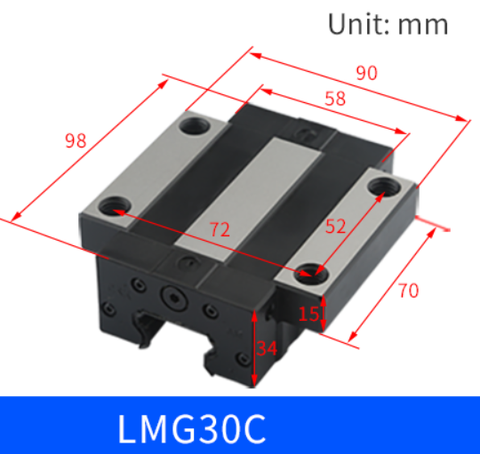

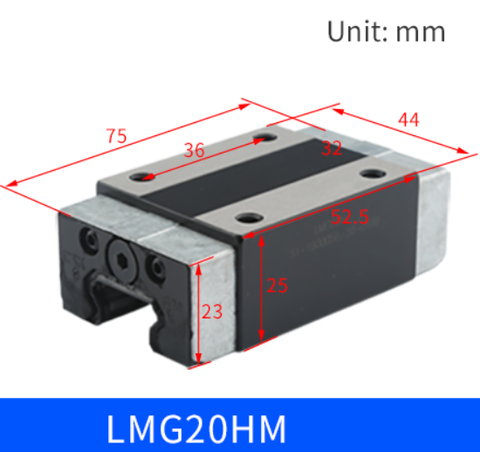

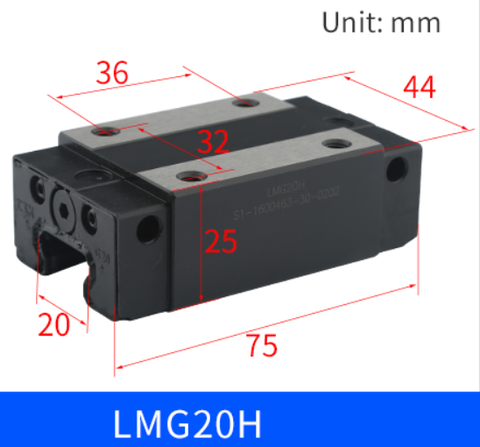

KÍCH THƯỚC CÁC MẪU CON TRƯỢT CSK (Unit: mm)

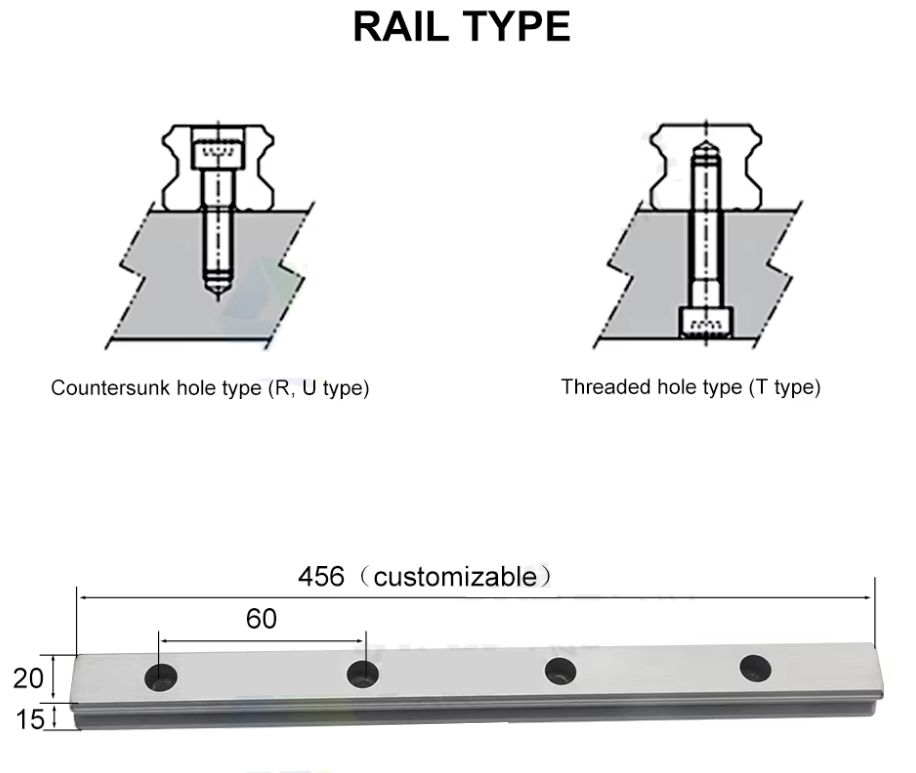

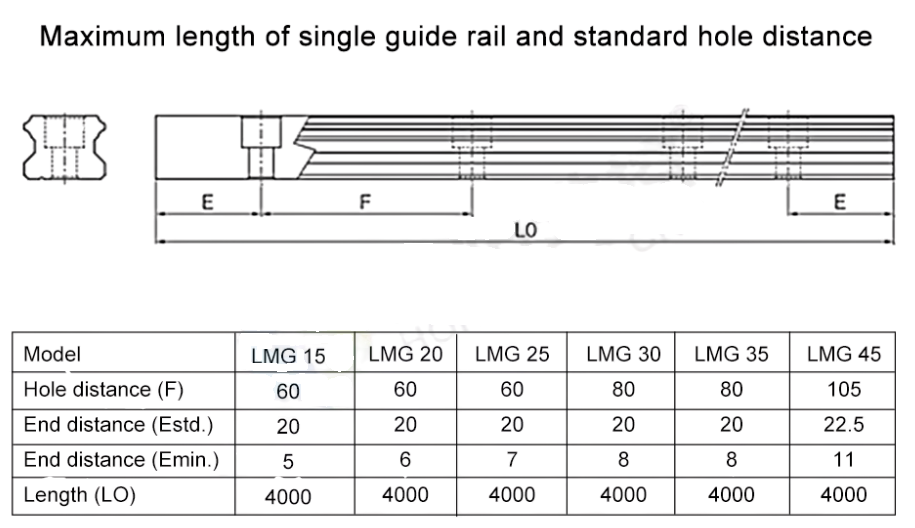

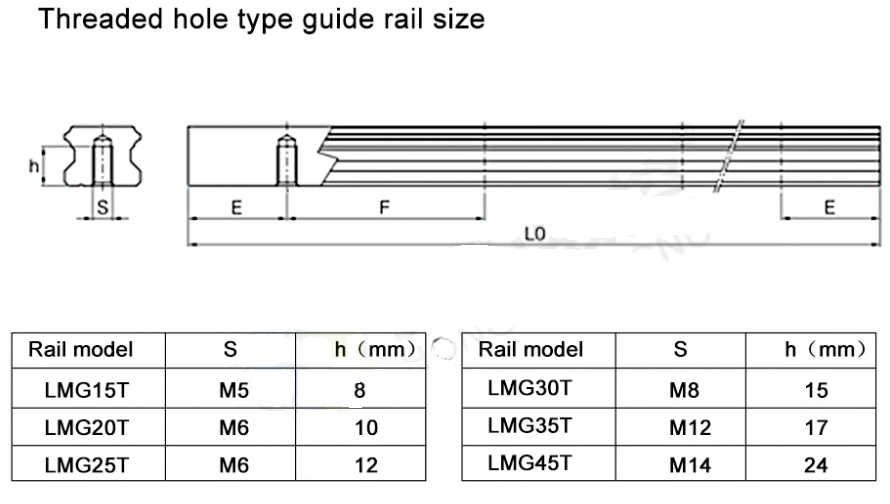

Các loại ray trượt (Rail Type) và kích thước tiêu chuẩn
