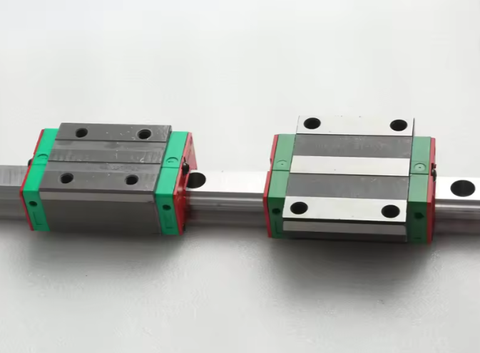

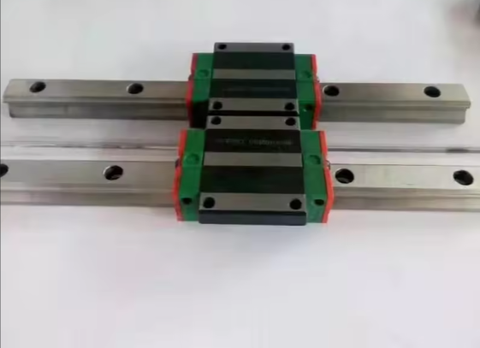

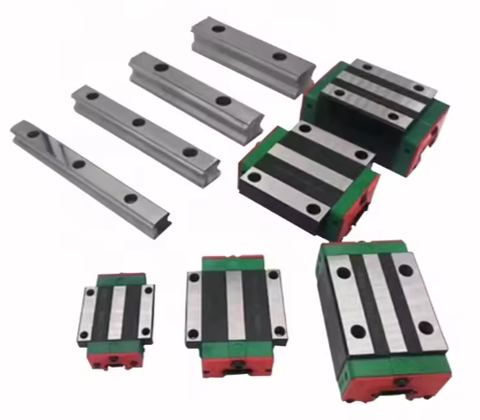

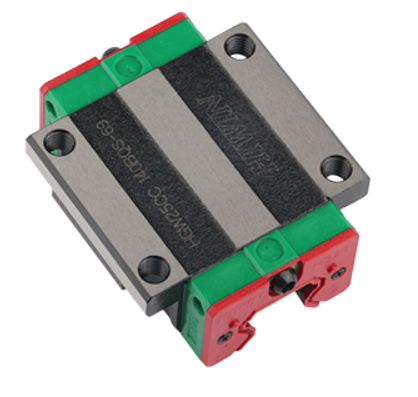

Con trượt tuyến tính – Linear Guide Block (HGH / HGW Series)

Giới thiệu sản phẩm

Con trượt tuyến tính là bộ phận quan trọng trong hệ thống dẫn hướng của máy CNC, máy khắc laser, máy cắt plasma, máy in 3D và nhiều thiết bị tự động khác.
Nhiệm vụ của nó là giúp chuyển động trơn tru, chính xác và ổn định trên thanh trượt, giảm ma sát và tiếng ồn trong quá trình vận hành.

Cấu tạo và đặc điểm nổi bật

• Chất liệu thép hợp kim cứng, gia công chính xác, bề mặt mạ chống gỉ, đảm bảo độ bền cao.

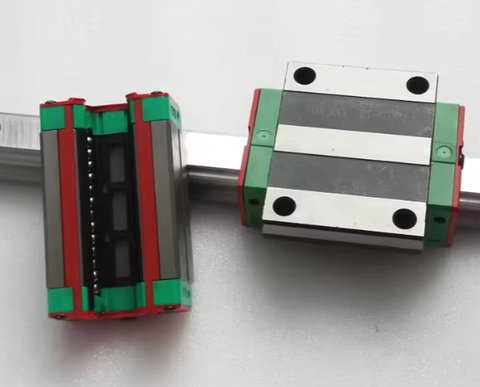

• Bi trượt (ball bearing) được thiết kế tuần hoàn khép kín, giúp chuyển động nhẹ nhàng, không bị rơ sau thời gian dài sử dụng.

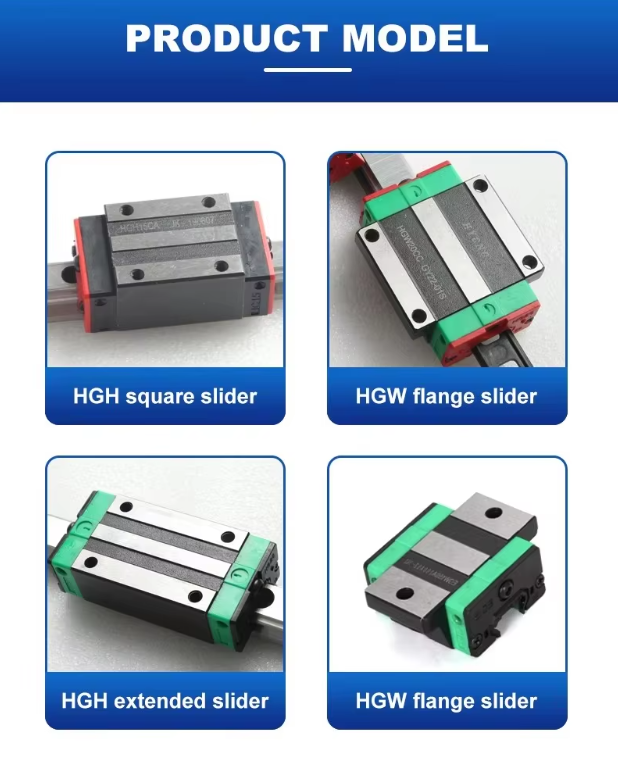

• Dạng vuông (HGH) – chịu tải cao, độ cứng vững tốt.

• Dạng mặt bích (HGW) – dễ lắp đặt, phù hợp cho không gian nhỏ.

• Tương thích hoàn toàn với chuẩn Hiwin, dễ dàng thay thế hoặc nâng cấp.

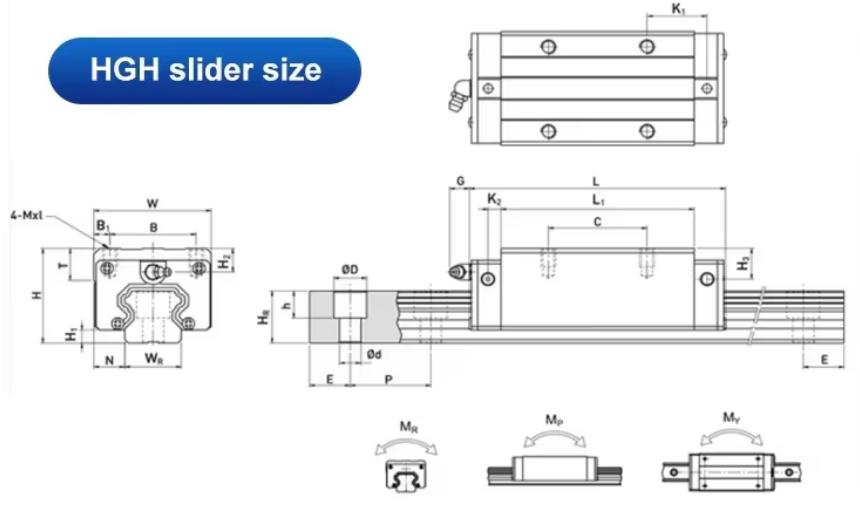

Thông số kỹ thuật

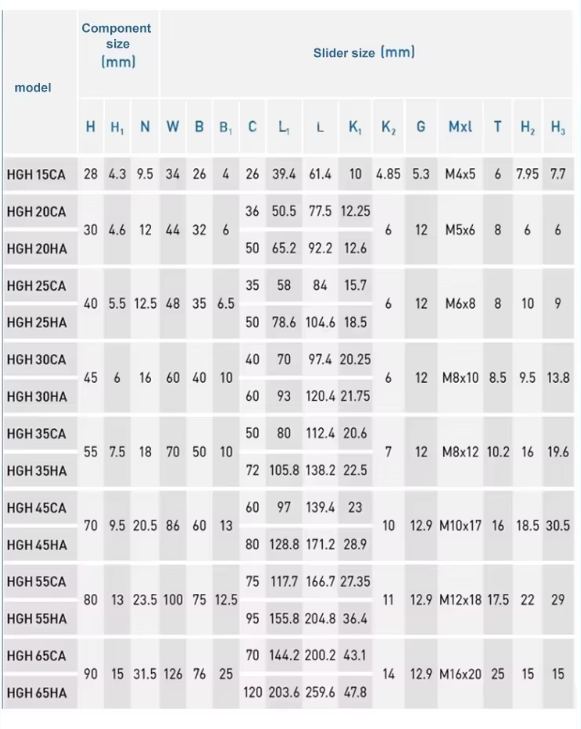

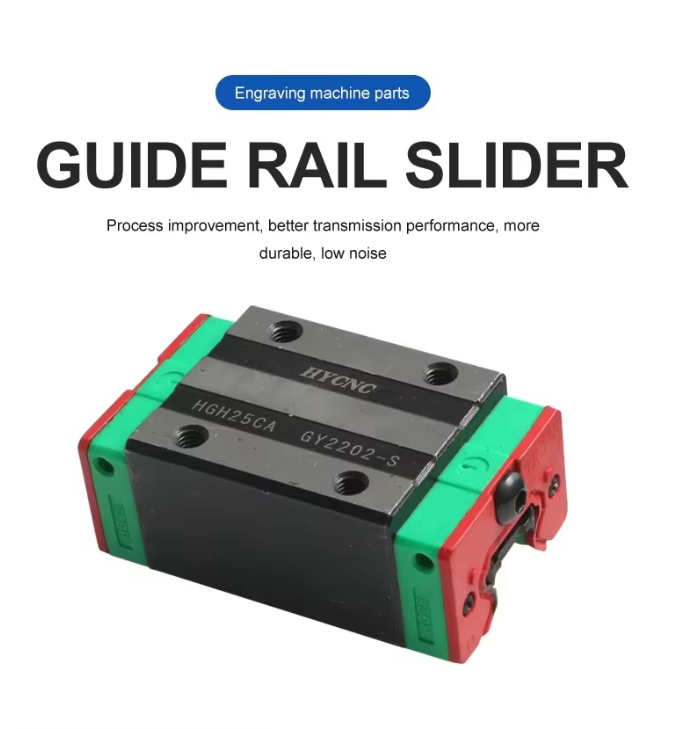

HGH Con Trượt Tuyến Tính – Chính Xác Và Ổn Định Cao

Dòng con trượt HGH được thiết kế với độ cứng cao và chuyển động mượt mà. Cấu trúc bi tuần hoàn 4 hàng giúp chịu tải đa hướng, đảm bảo độ chính xác và tuổi thọ bền bỉ.
Với thiết kế gọn và đế rộng, sản phẩm phù hợp cho máy CNC, hệ thống tự động hóa và các thiết bị công nghiệp yêu cầu độ chính xác cao.

✅ Chuyển động tuyến tính ổn định, êm ái
✅ Khả năng chịu tải cao, độ cứng vững vượt trội
✅ Dễ lắp đặt, tuổi thọ dài
✅ Phù hợp cho máy CNC, robot, thiết bị công nghiệp

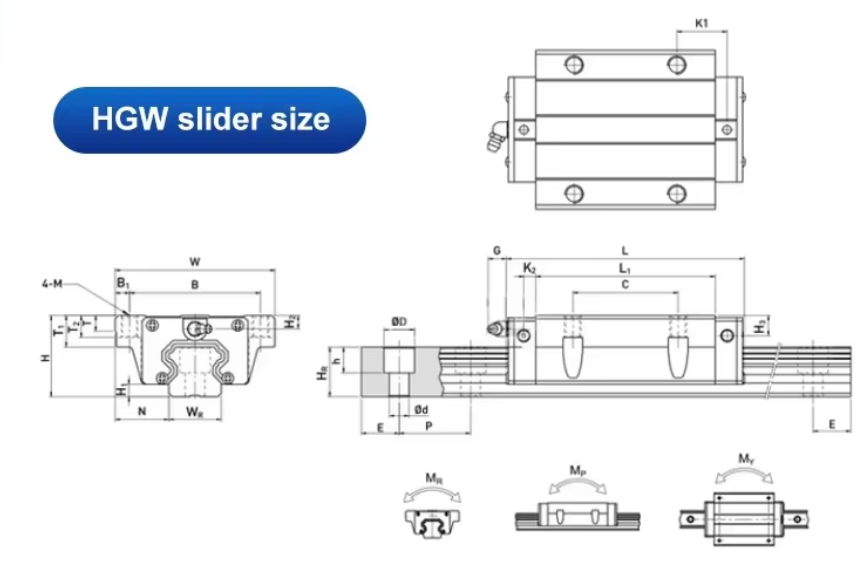

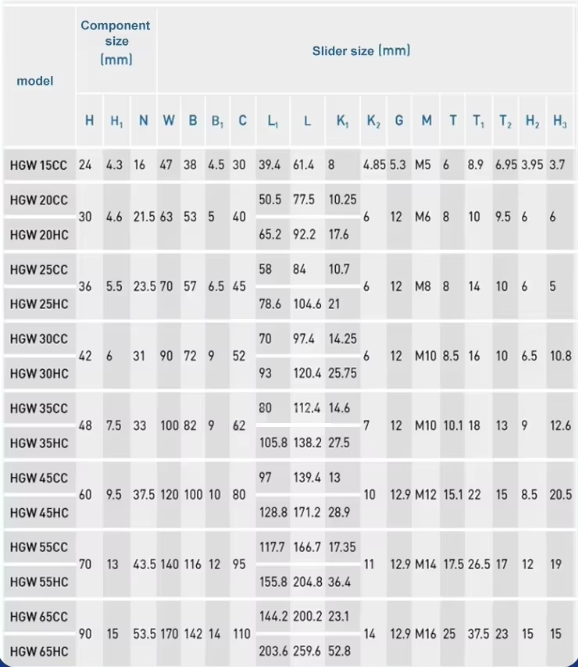

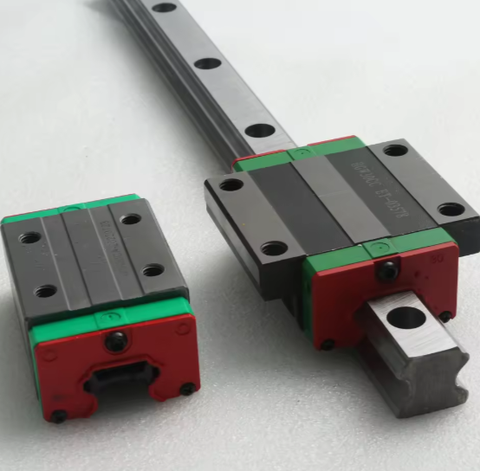

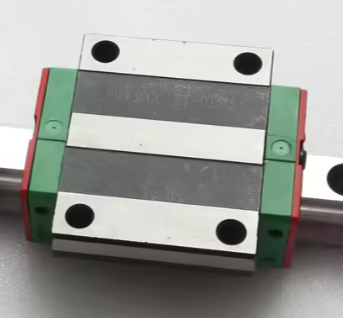

Con Trượt Tuyến Tính HGW – Bản Rộng, Cứng Vững Cao

Dòng HGW là phiên bản bản rộng của con trượt tuyến tính HG, giúp tăng độ ổn định và khả năng chịu tải nhờ thiết kế đế rộng cùng hệ thống bi tuần hoàn tối ưu.
Con trượt HGW hoạt động êm, chính xác, chịu được tải đa hướng, phù hợp cho máy CNC, máy gia công cơ khí và hệ thống tự động hóa.

✅ Đế rộng giúp vận hành ổn định hơn
✅ Chịu tải 4 hướng (lên, xuống, trái, phải)
✅ Độ cứng cao, tuổi thọ dài
✅ Dùng chung ray HGR

Cấu tạo và vật liệu

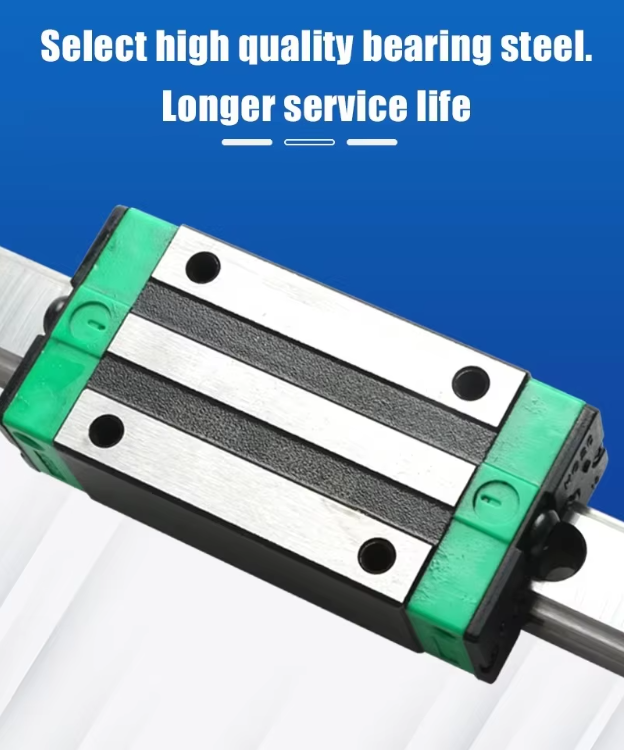

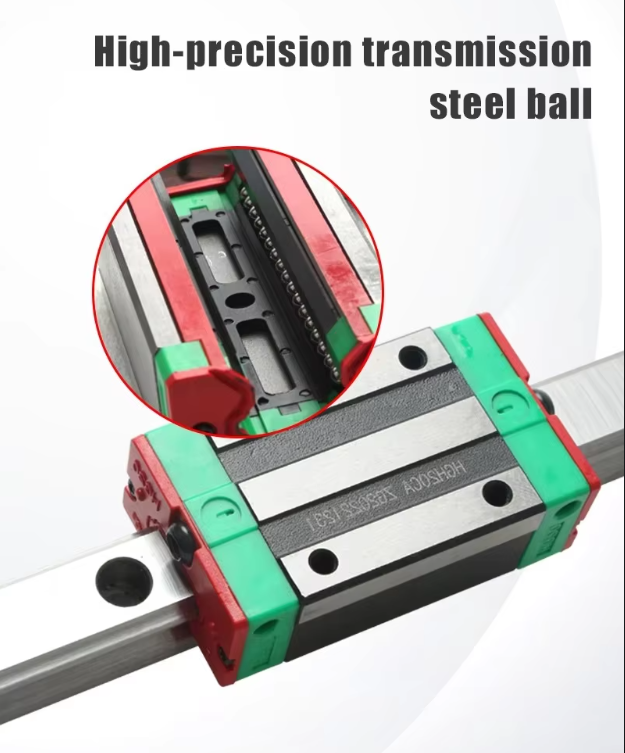

Sử dụng thép bi lăn chính xác cao (High-precision steel balls) cho chuyển động trơn tru, giảm ma sát.
Thân trượt làm từ thép chịu mài mòn cao, xử lý bề mặt chống gỉ sét – đảm bảo tuổi thọ dài lâu.

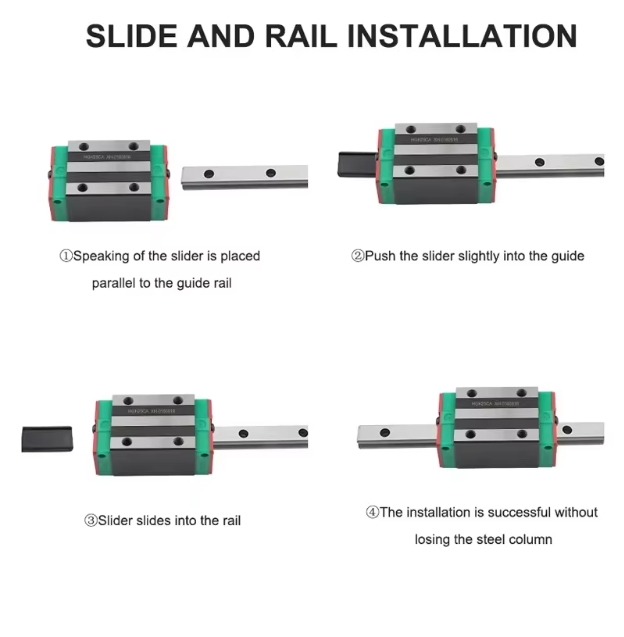

Hướng dẫn lắp đặt

1. Đặt con trượt song song với thanh trượt.

2. Đẩy nhẹ con trượt vào ray dẫn.

3. Cho con trượt trượt hoàn toàn vào trong ray.

4. Hoàn tất lắp đặt – bi thép không bị rơi ra ngoài.

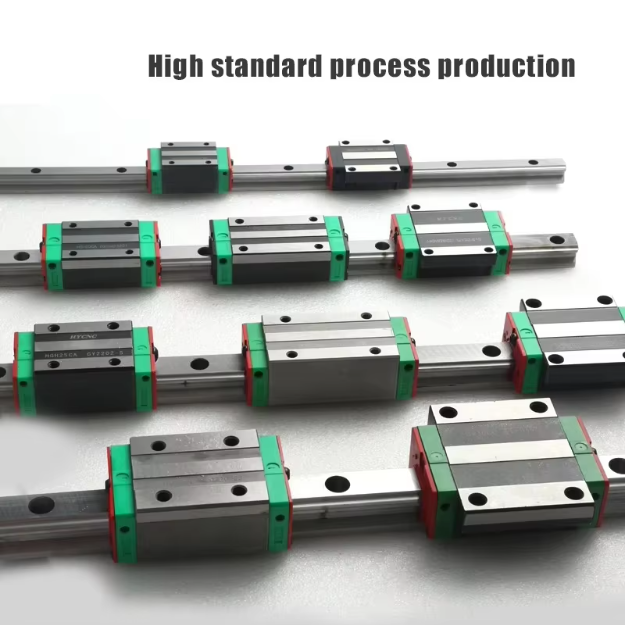

Quy trình sản xuất / Production Process

Được sản xuất với quy trình tiêu chuẩn cao, đảm bảo đồng đều, chính xác và độ ổn định vượt trội trong vận hành.

 Ưu điểm nổi bật / Key Features

✅ Truyền động ổn định, giảm rung lắc
✅ Tuổi thọ cao – vật liệu thép bi chất lượng
✅ Chịu tải nặng, chuyển động êm
✅ Dễ dàng thay thế, lắp đặt nhanh chóng
