Kẹp định vị KAMISHIRO KS-Seagull – Nhỏ gọn, lực kẹp lớn

Giới thiệu

Dòng KS-Seagull của KAMISHIRO® là giải pháp kẹp nhanh, gọn và chính xác, được thiết kế đặc biệt cho các hệ thống gia công 3 trục, 5 trục, và đồ gá CNC hiện đại.
Với thiết kế nhỏ gọn nhưng lực kẹp cực lớn, KS-Seagull giúp cố định chi tiết chắc chắn, tối ưu không gian gá đặt và nâng cao hiệu suất gia công.

Đặc điểm nổi bật

• 🧩 Thiết kế nhỏ gọn – lực kẹp vượt trội:
  Chỉ với kích thước từ M6 đến M12, KS-Seagull vẫn đạt lực kẹp từ 9.5 kN đến 40 kN.

• ⚙️ Chất liệu thép không gỉ 440C – độ cứng cao, chống mài mòn và ổn định lâu dài.

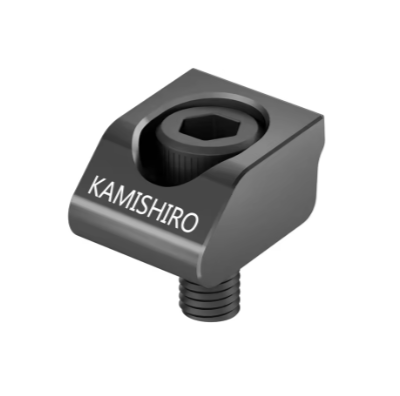

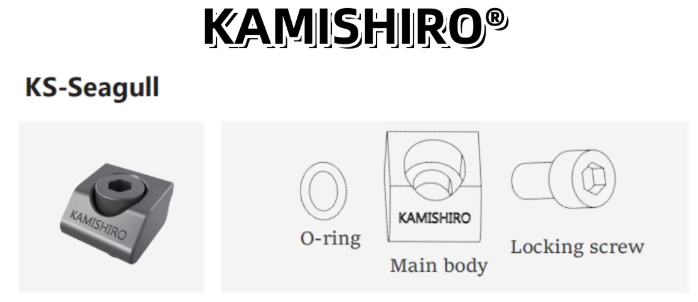

• 🔩 Cấu tạo 3 chi tiết:

  • Thân kẹp (Main body)

  • Bu lông lục giác trong (Locking screw)

  • Vòng đệm cao su (O-ring) giúp tăng ma sát và bảo vệ bề mặt gá.

• 🧱 Phù hợp với chi tiết mỏng, nhỏ – yêu cầu chiều cao gá thấp (tối thiểu chỉ 3 mm).

• 🧭 Ứng dụng đa dạng: phù hợp với đồ gá dạng khối, tấm, hệ thống pallet 5 trục, hoặc gá nhiều chi tiết cùng lúc.

Thông số kỹ thuật

Kích thước chi tiết

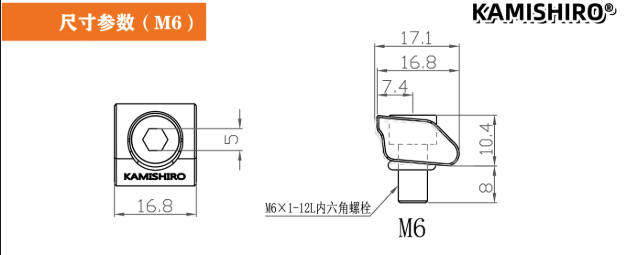

• M6: 16.8 × 16.8 mm, chiều cao tổng 17.1 mm

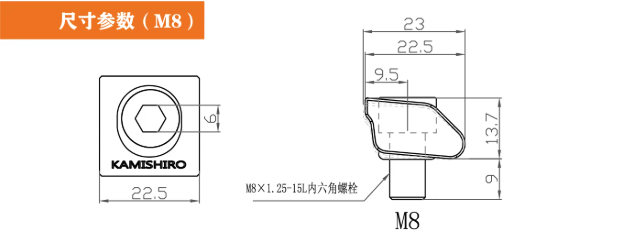

• M8: 22.5 × 22.5 mm, chiều cao tổng 23 mm

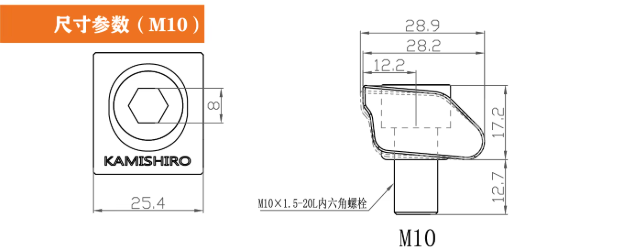

• M10: 25.4 × 25.4 mm, chiều cao tổng 28.9 mm

• M12: 38.1 × 38.1 mm, chiều cao tổng 34.7 mm

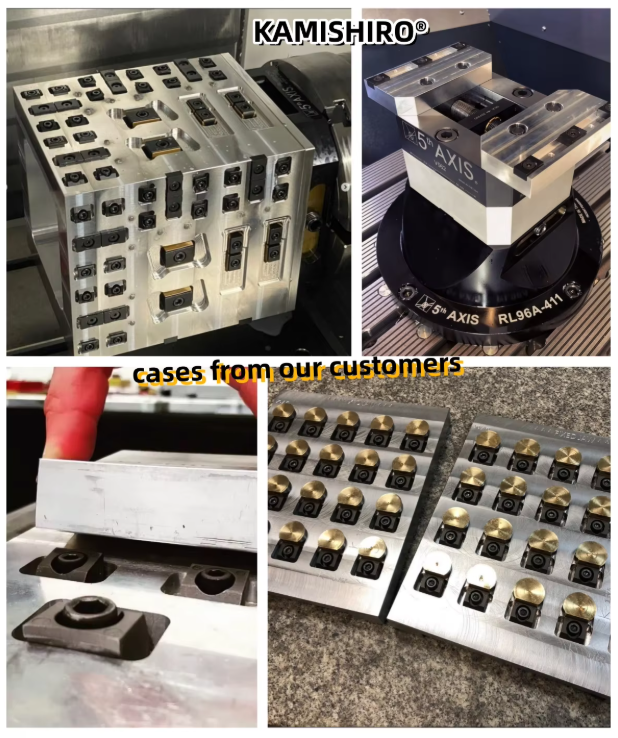

Ứng dụng thực tế

Các khách hàng của KAMISHIRO® đã ứng dụng KS-Seagull để:

• Gá nhiều chi tiết nhỏ trên cùng một khối gá CNC 5 trục.

• Gá nhanh, thay chi tiết tiện lợi mà không cần tháo đồ gá.

• Gia công chính xác các chi tiết tấm mỏng hoặc linh kiện khuôn.

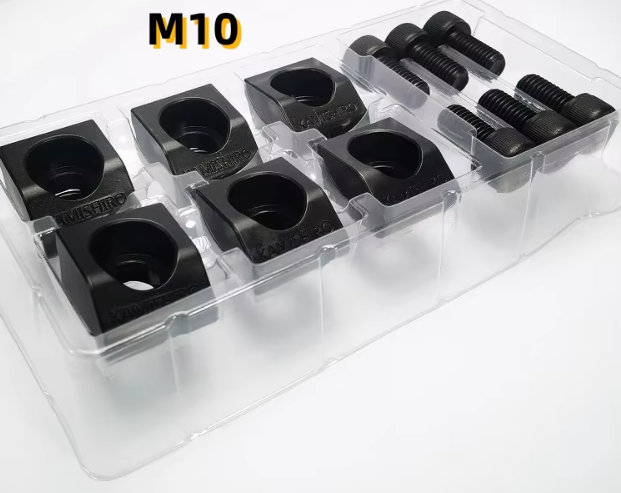

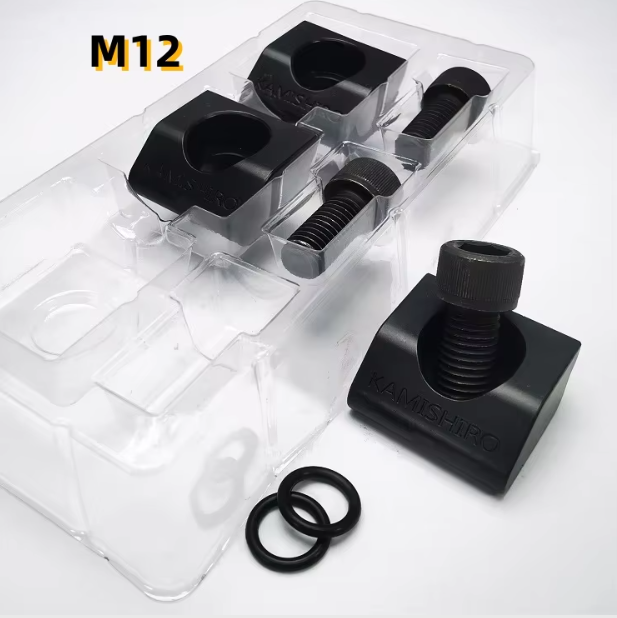

Bộ sản phẩm bao gồm

• Thân kẹp KS-Seagull

• Bu lông lục giác trong tiêu chuẩn (M6–M12)

• Vòng O-ring chống trượt

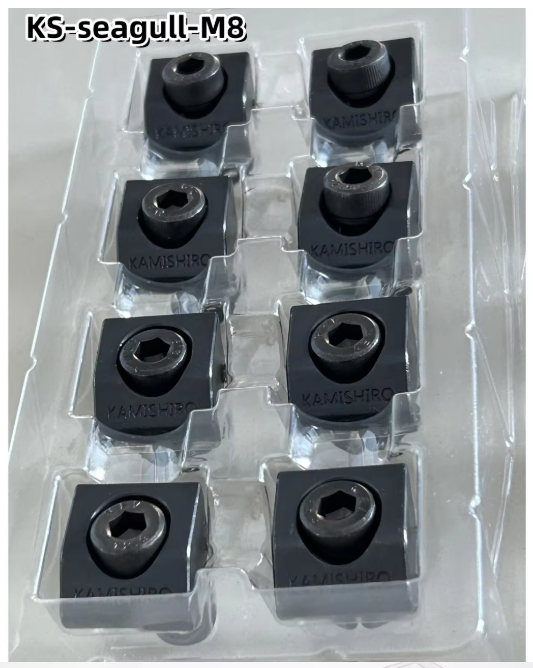

• Đóng gói trong khay nhựa tiện dụng, dễ bảo quản

Ưu điểm khi chọn KS-Seagull

✅ Tối ưu không gian gá đặt
✅ Lực kẹp cao – độ chính xác ổn định
✅ Dễ dàng tháo/lắp, bảo dưỡng
✅ Phù hợp với nhiều hệ thống đồ gá tiêu chuẩn

👉 Ứng dụng lý tưởng: trung tâm gia công CNC, đồ gá 3–5 trục, chế tạo khuôn mẫu, cơ khí chính xác.
