KS-OK VISE SERIES – Compact CNC Clamping System

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: CNC|MAN

Loại: CNC Machining Tools

Yêu Cầu Báo Giá

Số lượng

Đang cập nhật

Gọi ngay 0838 811 811 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Thông tin sản phẩm

(OKP & OKC Type – M6 / M8 / M10 / M12)

KS-OK Vise là dòng eto kẹp cơ khí cao cấp chuyên dụng cho máy CNC, với thiết kế nhỏ gọn, lực kẹp lớn và độ chính xác ổn định.
Toàn bộ thân được chế tạo bằng thép không gỉ 440C, tôi cứng 45 HRC, đảm bảo tuổi thọ và khả năng chịu tải vượt trội.

⚙️ Thông số kỹ thuật

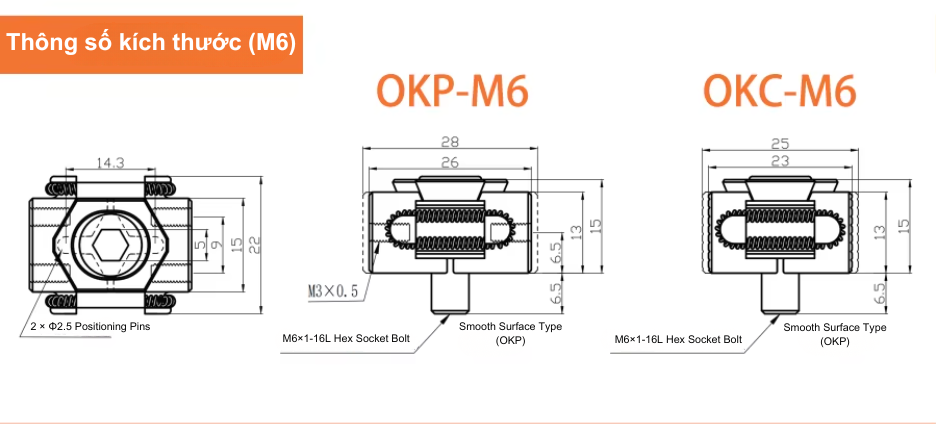

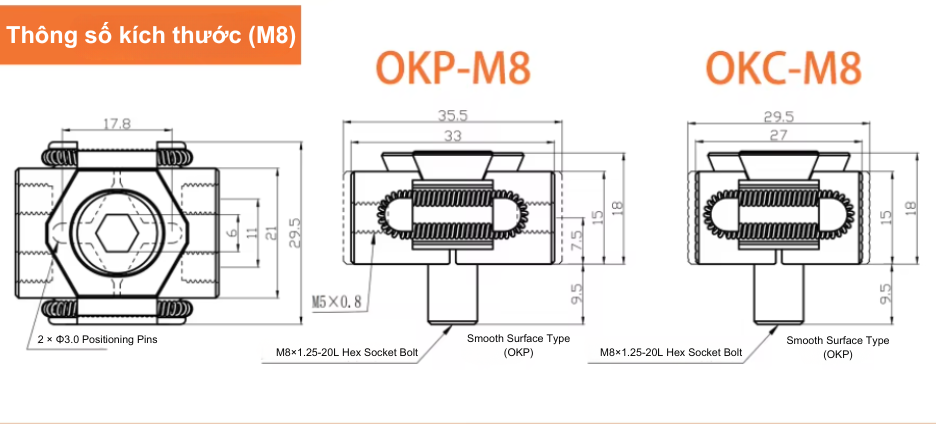

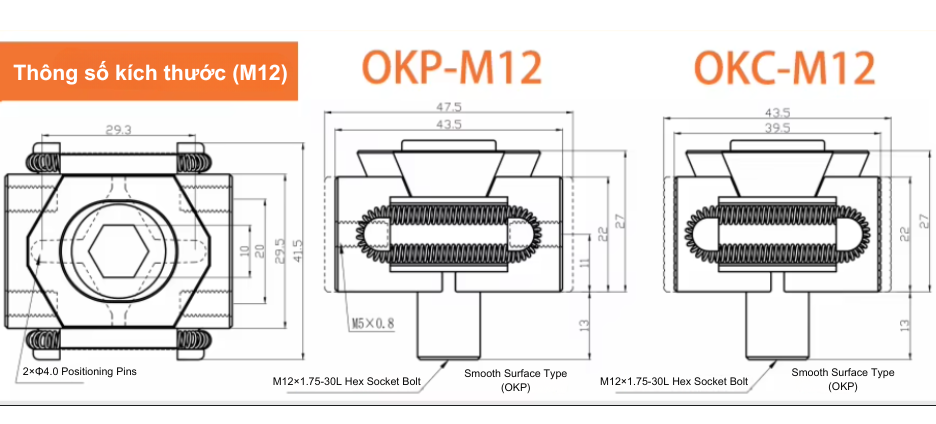

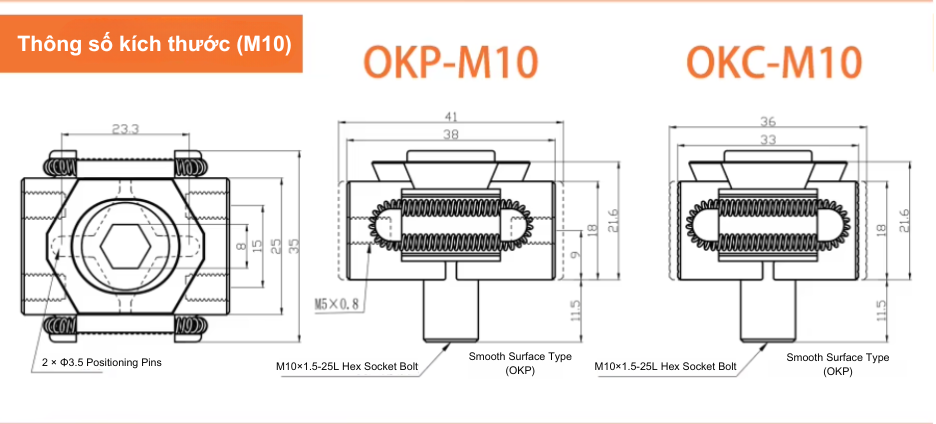

📏 KÍCH THƯỚC CHI TIẾT / DIMENSIONS (mm)

Model	a	b	c	d	e	f	g	h	i	j	k
OKP06	14.3	5	9	15	22	28	26	15	13	6.5	6.5
OKC06	14.3	5	9	15	22	25	23	15	13	–	6.5
OKP08	17.8	6	11	21	29.5	35.5	33	18	15	7.5	9.5
OKC08	17.8	6	11	21	29.5	29.5	27	18	15	–	9.5
OKP10	23.3	8	15	25	35	41	38	21.6	18	9	11.5
OKC10	23.3	8	15	25	35	36	33	21.6	18	–	11.5
OKP12	29.3	10	20	29.5	41.5	47.5	43.5	27	22	11	13
OKC12	29.3	10	20	29.5	41.5	43.5	39.5

Model	Lực kẹp (kN)	Mô-men siết (N·m)	Độ sâu lỗ tối đa	Trọng lượng (OKP / OKC)	Độ cứng	Vật liệu
OKP06 / OKC06	6.8	12	12 mm	40g / 36g	45 HRC	SUS440C
OKP08 / OKC08	16	25	15 mm	83g / 71g	45 HRC	SUS440C
OKP10 / OKC10	20	54	20 mm	137g / 122g	45 HRC	SUS440C
OKP12 / OKC12	25	89	25 mm	227g / 208g	45 HRC	SUS440C

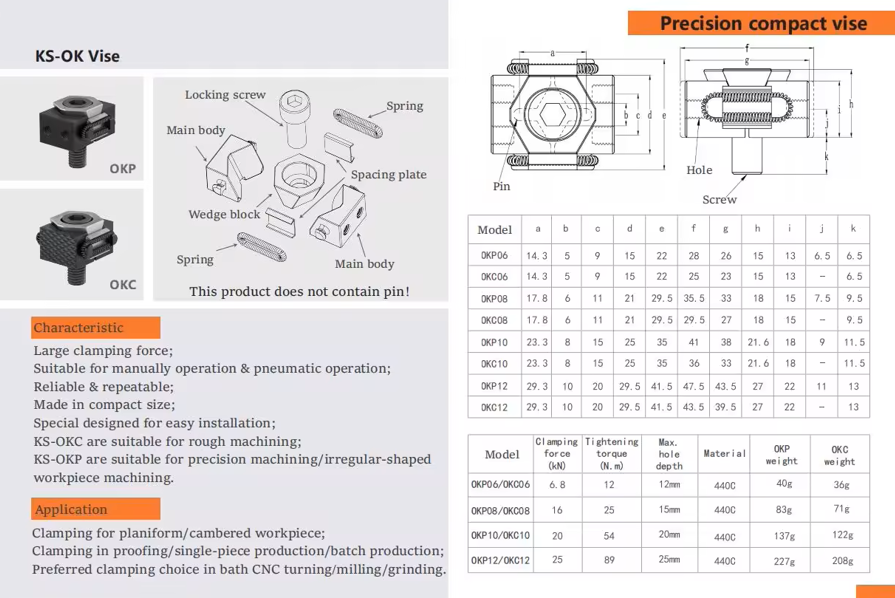

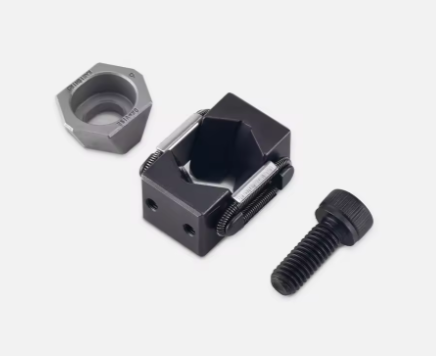

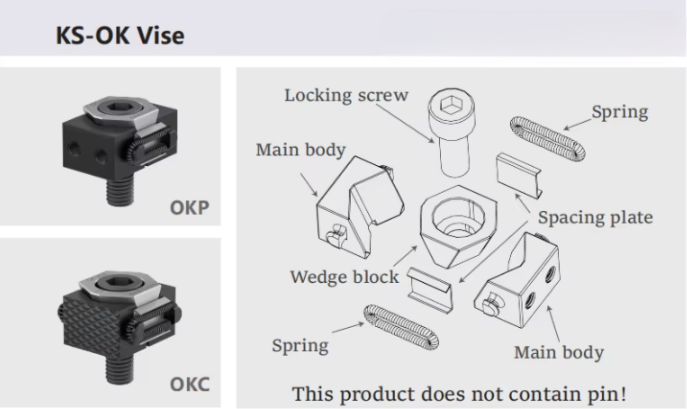

Cấu tạo gồm:

Locking screw (Bu-lông khóa): Tạo lực kẹp chính.
Main body (Thân chính): Thép cứng, chịu lực cao, chống rung.
Wedge block (Khối nêm): Chuyển lực siết trục vít thành lực kẹp ngang.
Spacing plate (Tấm đệm): Giữ khoảng cách, phân bổ lực đồng đều.
Spring (Lò xo): Tự động đẩy khối nêm trở lại khi nhả kẹp.

⚙️ Lưu ý: Sản phẩm không bao gồm chốt định vị (pin).

🧰 Đặc điểm nổi bật

Lực kẹp lớn, ổn định và chính xác cao.
Dễ dàng lắp đặt, tương thích với nhiều dạng bàn máy CNC.

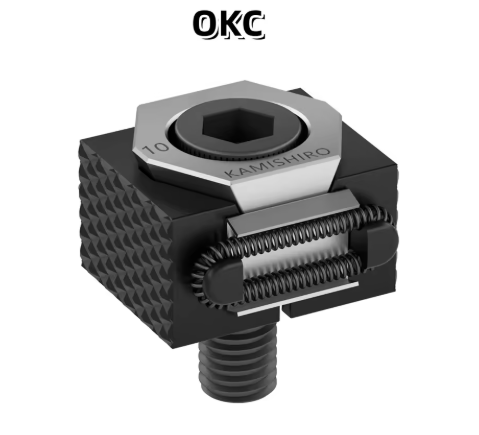

OKC phù hợp cho gia công thô / rough machining.

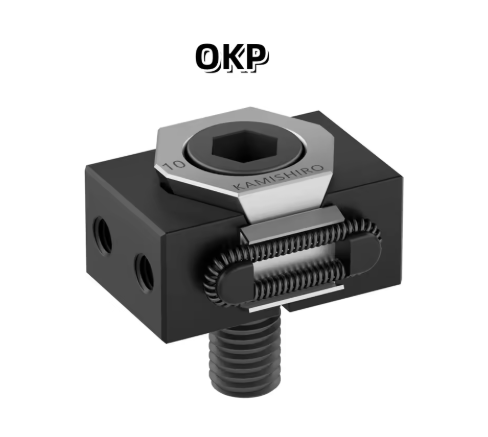

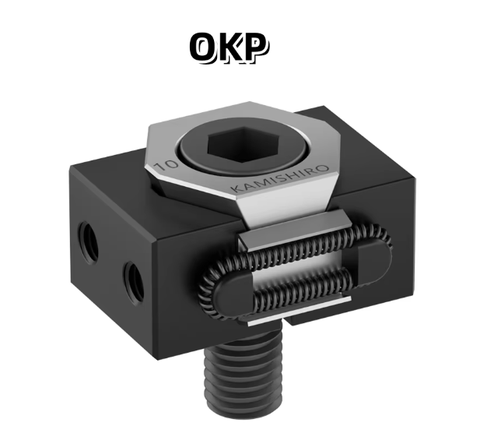

OKP chuyên dùng cho gia công tinh / precision machining.
Thích hợp cho cả vận hành thủ công và tích hợp hệ thống khí nén tự động.

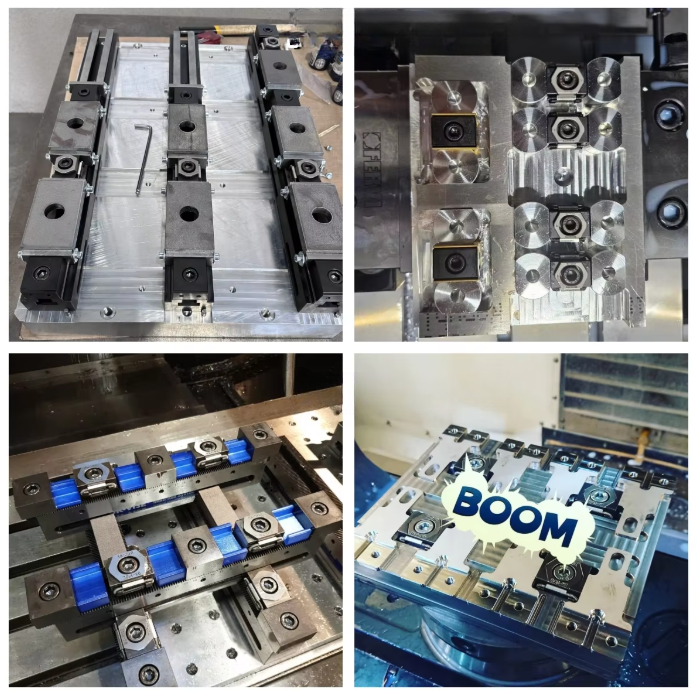

Thiết kế nhỏ gọn, lý tưởng khi gá nhiều chi tiết trong không gian hạn chế.
