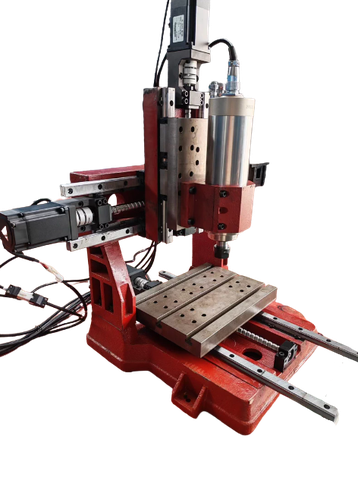

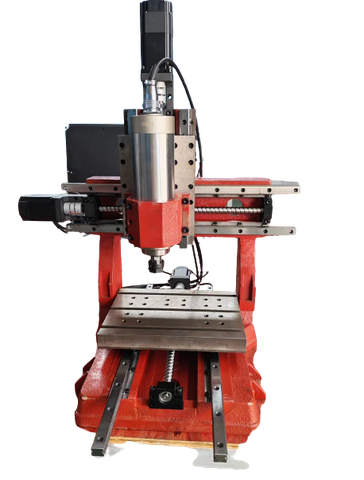

CNCMAN Gantry XYZ 260×270×140

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: CNC|MAN

Loại: MINI CNC Machines

Yêu Cầu Báo Giá

Gọi ngay 0838 811 411 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Máy phay CNC giàn 3 trục thân gang là dòng máy được thiết kế dành cho các xưởng cơ khí cần độ cứng vững cao, khả năng gia công ổn định và độ chính xác lặp tốt trong một không gian lắp đặt gọn gàng.

Với kết cấu khung – cột – đế bằng gang đúc nguyên khối, máy cho khả năng triệt tiêu rung động hiệu quả khi gia công, đặc biệt phù hợp cho các nguyên công phay tinh, phay bề mặt, khoan – doa – tạo hình 2.5D và 3D cơ bản.

Dòng máy này hướng đến các ứng dụng gia công chi tiết nhỏ đến trung bình, nơi yêu cầu độ ổn định và độ chính xác quan trọng hơn tốc độ cắt thô.

Thiết kế & kết cấu nổi bật

Máy sử dụng kết cấu giàn cố định, bàn máy di chuyển theo các trục X–Y–Z, giúp phân bổ lực cắt đồng đều và giữ vững độ chính xác trong suốt quá trình vận hành.

Thân gang đúc nguyên khối giúp tăng độ cứng, giảm rung
Ray trượt vuông kích thước lớn đảm bảo chuyển động mượt và bền
Vít me bi cấp chính xác C5 cho độ lặp ổn định
Động cơ servo giá trị tuyệt đối giúp kiểm soát vị trí chính xác, hạn chế mất bước
Spindle tốc độ cao làm mát bằng nước phù hợp phay tinh và gia công bề mặt

Thiết kế tổng thể của máy phù hợp với các xưởng cần máy CNC chắc chắn, vận hành ổn định, dễ bảo trì và dễ nâng cấp.

Ứng dụng thực tế

Máy phay CNC giàn 3 trục thân gang phù hợp cho nhiều nhóm ứng dụng:

Gia công nhôm, đồng, đồng thau, thép nhẹ
Phay chi tiết cơ khí chính xác
Gia công khuôn mẫu nhỏ
Gia công jig – đồ gá
Phay bề mặt phẳng, rãnh, lỗ
Phòng R&D, phòng lab kỹ thuật
Xưởng cơ khí nhỏ & vừa cần máy CNC ổn định lâu dài

Ưu điểm khi sử dụng máy phay CNC giàn thân gang

Độ ổn định cao
Kết cấu gang đúc giúp máy hạn chế rung động, giữ độ chính xác khi chạy lâu.
Chất lượng bề mặt tốt
Spindle tốc độ cao kết hợp ray – vít me chính xác cho bề mặt gia công mịn.
Thiết kế gọn – tối ưu không gian
Phù hợp xưởng có diện tích hạn chế nhưng vẫn cần máy CNC thực thụ.
Dễ mở rộng & tùy chỉnh
Có thể nâng cấp spindle, servo, hệ điều khiển theo nhu cầu ứng dụng.
Chi phí đầu tư hợp lý
Phù hợp xưởng sản xuất nhỏ, R&D, đào tạo kỹ thuật.

Thông số kỹ thuật

Mục	Nội dung
Model	CNCMAN-G260 (đề xuất – theo hành trình X260)
Kiểu máy	Máy phay CNC giàn 3 trục – kết cấu thân gang
Hành trình làm việc (X/Y/Z)	260 × 270 × 140 mm
Kích thước bàn làm việc	~ 300 × 300 mm – bàn T-slot tiêu chuẩn (có thể tùy chỉnh)
Vật liệu khung	Gang đúc nguyên khối – cứng vững, chống rung cao
Khối lượng máy	~ 180 – 220 kg (tùy cấu hình)
Độ chính xác lặp lại	± 0.01 mm
Độ chính xác định vị	± 0.02 mm
Thanh trượt dẫn hướng	Ray trượt vuông 20 mm
Hệ truyền động	Trục vít me bi Ø16 – cấp chính xác C5
Động cơ trục X/Y/Z	Servo giá trị tuyệt đối (400–750W – tùy chọn)
Công suất trục chính	2.2 kW
Tốc độ trục chính tối đa	24.000 vòng/phút
Loại trục chính	Spindle điện làm mát bằng nước
Tiêu chuẩn kẹp dao	ER16 (tùy chọn ER11 / ER20)
Phương thức giải nhiệt	Làm mát bằng nước – vận hành ổn định, êm

2. Hệ thống điều khiển & điện

Mục	Nội dung
Hệ điều khiển	Hệ điều khiển trung tâm gia công CNC
Tùy chọn bộ điều khiển	Mach3 / NC-Studio / QF58 (theo nhu cầu)
Chuẩn lập trình	ISO G-code
Phần mềm CAM tương thích	Fusion 360, PowerMill, MasterCAM, ArtCAM, SolidCAM…
Ngôn ngữ giao diện	Tiếng Việt / Tiếng Anh
Nguồn cấp	220V – 1 pha
Công suất tổng thể	~ 2.5 – 3.0 kW (tùy cấu hình)
Tủ điện	Tủ rời – dễ bảo trì & nâng cấp

3. Tùy chọn & Nâng cấp

Hạng mục	Nội dung
Nâng cấp trục chính	1.5 kW / 2.2 kW / 3.0 kW – 24.000 rpm
Nâng cấp động cơ trục	Servo 400W / 750W
Ray & vít me	Tùy chọn HIWIN / THK
Hệ thống làm mát	Phun sương / làm mát ngoài
Che chắn an toàn	Không che / che bán phần / che kín
Cảm biến & phụ trợ	Cảm biến đo dao, đèn báo trạng thái
Kích thước tổng thể (D × R × C)	700 × 700 × 750 mm
Trọng lượng đóng gói	~ 230 – 260 kg
Bảo hành	12 tháng

Câu hỏi thường gặp (FAQ)

1. Máy có gia công được thép không?
→ Máy phù hợp gia công thép nhẹ, nhôm, đồng và kim loại màu. Với yêu cầu nặng hơn có thể cân nhắc nâng cấp cấu hình.

2. Máy dùng servo hay stepper?
→ Máy sử dụng động cơ servo giá trị tuyệt đối, cho độ chính xác và độ ổn định cao hơn.

3. Spindle 24.000 vòng/phút phù hợp cho ứng dụng nào?
→ Phù hợp phay tinh, gia công bề mặt, khuôn mẫu nhỏ và chi tiết yêu cầu độ mịn cao.

4. Có hỗ trợ cài đặt và đào tạo vận hành không?
→ Có. CNCMAN hỗ trợ hướng dẫn vận hành, cài đặt và đào tạo cơ bản.

5. Máy có thể tùy chỉnh theo yêu cầu không?
→ Có. CNCMAN cung cấp giải pháp máy CNC tùy chỉnh theo nhu cầu ứng dụng, không bán bản quyền thiết kế.
