Máy CNC Mini 5 Trục Đầu Xoay – Hành Trình 270×270×420mm | CNC|MAN

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: CNC|MAN

Loại: MINI CNC Machines

155.000.000₫ () (chưa gồm VAT)

170.500.000₫ () (đã gồm VAT)

Số lượng

Quý khách quan tâm, vui lòng liên hệ trực tiếp số hotline: 0838.811.811 khi mua sản phẩm này. Thiết kế có thể thay đổi theo nhu cầu của khách hàng và giá cả linh hoạt, có thể thương lượng

Gọi ngay 0838 811 411 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Mô tả sản phẩm

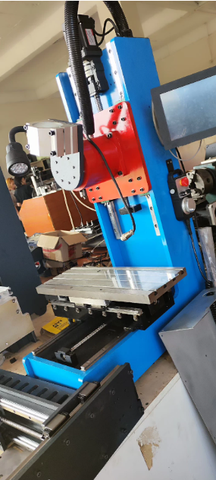

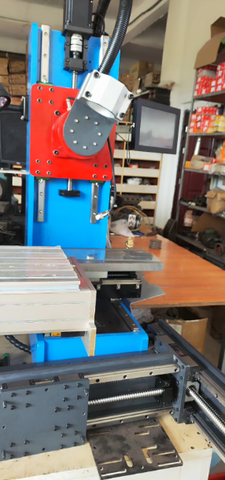

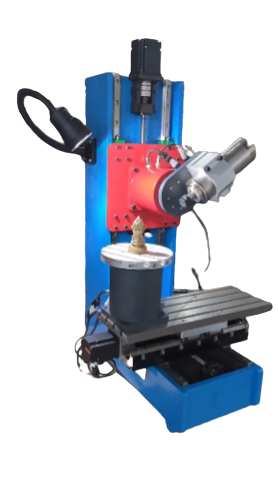

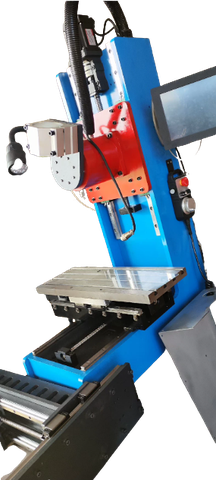

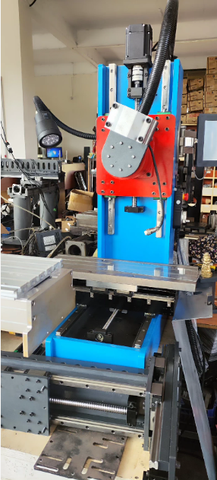

Máy CNC Mini đầu xoay 5 trục kiểu cột (Column Type) được thiết kế chuyên biệt cho gia công chi tiết phức tạp 3D, khuôn mẫu cong và sản phẩm cần độ chính xác cao. Với kết cấu gang đúc nguyên khối, ray dẫn hướng THK Nhật, spindle công suất lớn làm mát bằng nước, máy đảm bảo độ ổn định và tuổi thọ vượt trội.

Điểm nổi bật của dòng máy này là đầu xoay trục nghiêng kết hợp bàn xoay, mang lại khả năng xử lý đa góc độ trong một lần gá phôi – tối ưu thời gian và độ chính xác. Máy hỗ trợ hệ thống điều khiển ngoại tuyến 6 trục, đồng thời có thể tùy chọn hệ điều khiển 5 trục theo nhu cầu khách hàng.

Ứng dụng

Gia công chi tiết 3D phức tạp, biên dạng cong.
Phay, khắc khuôn mẫu nhỏ và trung bình.
Gia công nhôm, đồng, thép không gỉ mỏng, nhựa kỹ thuật.
Sản xuất linh kiện cơ khí chính xác, chi tiết R&D.
Phù hợp cho xưởng vừa & nhỏ, phòng nghiên cứu, trường học.

Thông số kỹ thuật

Thông tin chính

Mục	Nội dung
Model	CNCMAN-AC5420
Kiểu máy	Máy phay CNC mini 5 trục đầu xoay (head + table rotary)
Hành trình làm việc (X/Y/Z)	270 × 270 × 420 mm
Kích thước bàn làm việc	Ø150–200 mm (T-slot hoặc mặt phẳng tùy chọn)
Vật liệu khung	Gang đúc nguyên khối – xử lý nhiệt, sơn tĩnh điện
Khối lượng máy	~250 kg
Độ chính xác lặp lại	±0.02 mm
Thanh trượt dẫn hướng (X/Y)	THK (Nhật Bản)
Thanh trượt dẫn hướng (Z)	Bạc Ø25 mm
Hệ truyền động	Vitme mài chính xác cao
Động cơ trục X/Y/Z / A/C	Servo AC (400W) – cấu hình 5 trục
Trục chính (Spindle)	Làm mát bằng nước, tốc độ cao
Công suất spindle	0.8kW / 1.5kW / 2.2kW (tùy chọn)
Tốc độ trục chính	24.000 vòng/phút
Collet	ER11 – ER16
Định dạng hỗ trợ	G-code chuẩn công nghiệp
Nguồn cấp	220V – 1 pha
Công suất tổng thể	~2.5kW
Tần số hoạt động	50 – 60Hz
Ứng dụng chính	Gia công khuôn mẫu, chi tiết 3D, đa mặt, nghiên cứu – đào tạo

Tùy chọn & nâng cấp

Mục	Nội dung
Bộ thay dao tự động (ATC)	Tùy chọn – theo yêu cầu
Nâng cấp trục 6 (spindle tilt)	Tùy chọn – spindle nghiêng chủ động
Kiểu bàn xoay	AC table hoặc AB trunnion
Tùy chọn spindle	0.8kW / 1.5kW / 2.2kW
Vỏ bảo vệ & hút bụi	Tùy chọn (panel enclosure, dust collector)
Kích thước đóng gói (D×R×C)	~900 × 900 × 1100 mm
Trọng lượng đóng gói	~300 kg
Bảo hành	12 tháng –

Hệ thống điều khiển & điện

Mục	Nội dung
Bộ điều khiển	QS Controller / Mach3 / Syntec / Offline 6 trục (tùy chọn)
Phần mềm CAM tương thích	Fusion 360, PowerMill, ArtCAM, MasterCAM, SolidCAM
Giao tiếp dữ liệu	USB / LAN / truyền G-code trực tiếp
Tần số hoạt động	50 – 60Hz
Nguồn tổng thể	220V / 1 pha – công suất 2.5kW

❓Câu hỏi thường gặp (FAQ)

1. Máy CNC Mini 5 Trục Đầu Xoay này gia công được vật liệu nào?
👉 Nhôm, đồng, thép không gỉ mỏng, nhựa kỹ thuật, vật liệu composite nhẹ.

2. Khác biệt giữa máy 5 trục và 6 trục là gì?
👉 5 trục: XYZ + 2 trục xoay (A và C).
👉 6 trục: bổ sung trục nghiêng hoặc spindle xoay chủ động, linh hoạt hơn cho chi tiết phức tạp.

3. Máy có hỗ trợ gia công đồng thời 5 trục không?
👉 Có, máy hỗ trợ RTCP và đồng thời 5 trục (tùy controller).

4. Phần mềm CAM nào tương thích?
👉 Fusion 360, PowerMill, MasterCAM, SolidCAM… đều có post-processor phù hợp.

5. CNCMAN có hỗ trợ vận chuyển quốc tế không?
👉 Có, hỗ trợ đóng gói tiêu chuẩn xuất khẩu và giao hàng toàn cầu.

6. Có hỗ trợ lắp đặt & training không?
👉 Có, đội kỹ thuật CNC|MAN hỗ trợ cài đặt, hiệu chỉnh và hướng dẫn từ xa qua video call.
