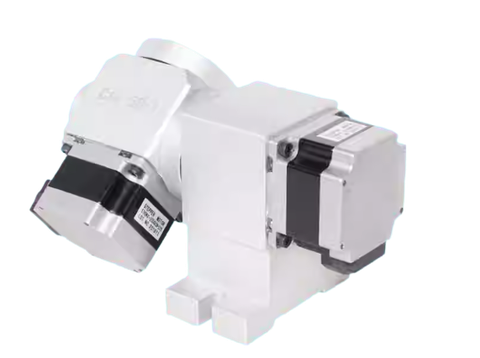

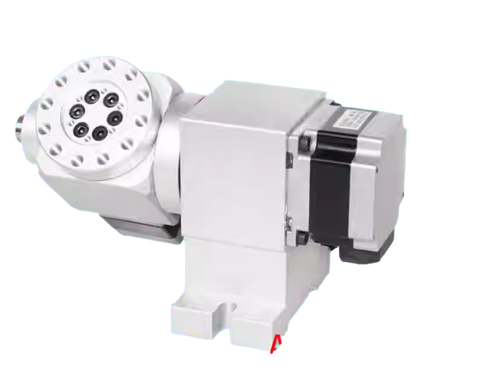

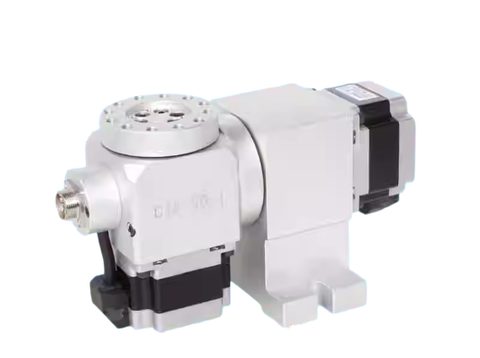

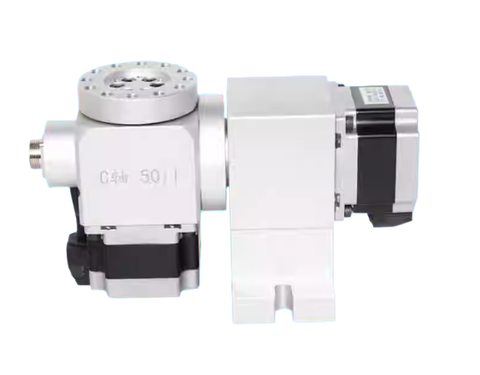

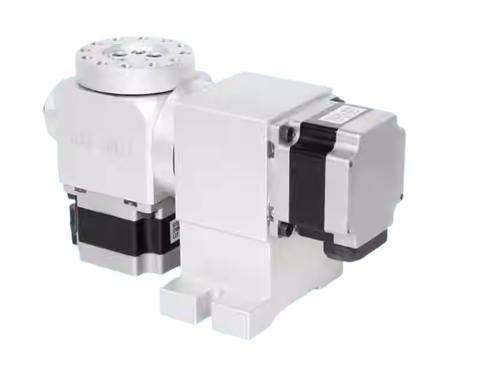

ĐẦU CHIA ĐỘ 2 TRỤC A+C – TRNC14-A50-C50

1. Giới thiệu sản phẩm

TRNC14-A50-C50 là đầu chia độ 2 trục A+C sử dụng hộp số Harmonic Drive tỷ số truyền 50:1, cho độ chính xác cao, độ cứng vững tốt và độ lặp ổn định khi chia độ hoặc xoay liên tục.
Sản phẩm phù hợp cho:

• Máy CNC mini / CNC để bàn

• Gia công 3+2, chia nhiều mặt

• Chế tác mô hình – linh kiện nhỏ – chi tiết nghệ thuật

• Các ứng dụng indexing, chia rãnh, khắc ống – khắc trụ

Kết cấu hợp kim nhôm nguyên khối, trọng lượng nhẹ, dễ lắp đặt và tương thích tốt với các hệ điều khiển phổ biến như Mach3, NC-Studio, QS Controller, Syntec hoặc hộp điều khiển chia độ độc lập.

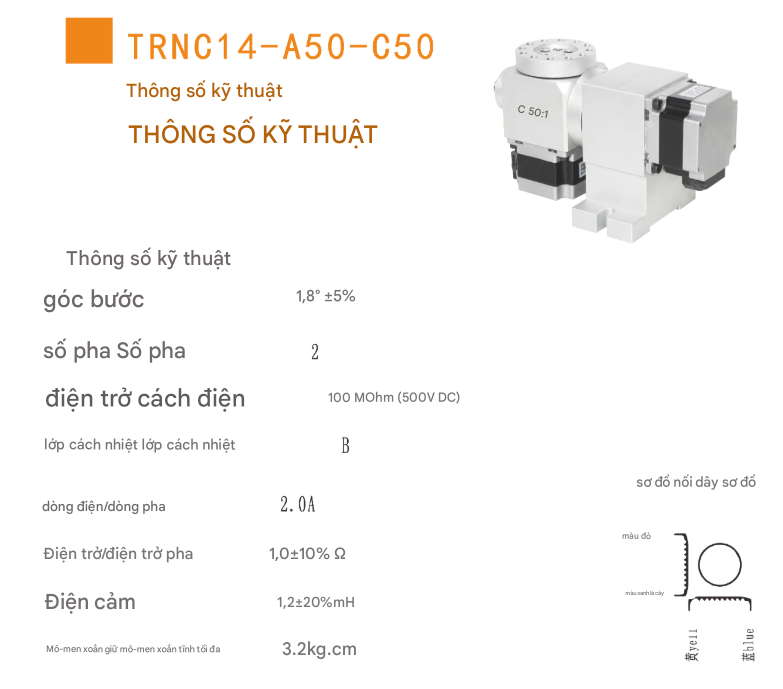

2. BẢNG THÔNG SỐ KỸ THUẬT – TRNC14-A50-C50

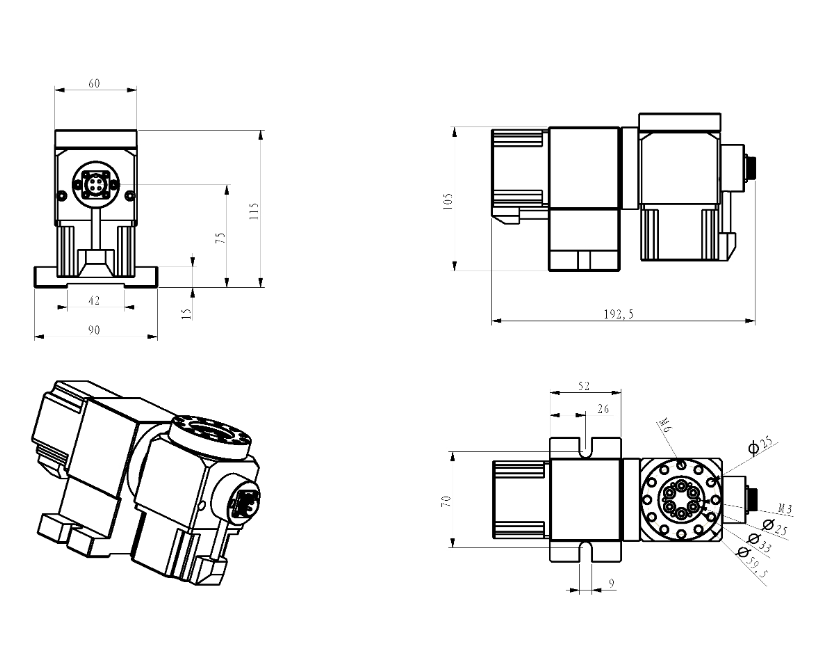

3. Bản vẽ kích thước sản phẩm

4. Đặc điểm nổi bật

• Hộp số Harmonic 50:1 cho độ chính xác chia cao – độ rơ gần như bằng 0

• Thiết kế nhỏ gọn – cứng vững – phù hợp máy CNC mini

• Trục A + C hoạt động độc lập hoặc kết hợp

• Bàn xoay 60mm dễ gắn mâm cặp, đồ gá hoặc tấm gá

• Động cơ bước 57 cho moment xoắn tốt – vận hành ổn định

• Dễ tích hợp vào các hệ điều khiển CNC phổ biến

5. Ứng dụng thực tế

• Chia đều – chia góc – indexing tự động

• Khắc/ phay ống tròn, biên dạng trụ

• Gia công chi tiết nhiều mặt (3+2 Axis)

• Sản xuất linh kiện nhỏ, phụ kiện mô hình

• Chia rãnh – chia khía – chia mặt đa biên

• Dùng cho các dòng CNC mini compact size

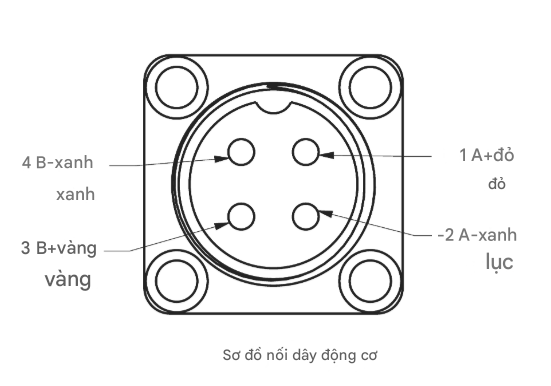

6. Hướng dẫn cài đặt

A. Cách chọn chế độ hoạt động và hướng quay: Bật nguồn → nhấn Menu để vào mục “Cài đặt thông số” → OK → chọn “Chế độ hoạt động” → OK → dùng phím ▲▼ để chọn chế độ Chia đều / Chia góc / Quay liên tục → nhấn ▼ để vào phần chọn hướng quay → dùng ◄ ► để chọn thuận hoặc nghịch → OK để lưu → nhấn Menu để thoát. Để truy cập nhanh chế độ chia đều, giữ nút Reset trong 5 giây khi máy đang tạm dừng, sau đó nhấn ► để thiết lập chế độ chia.

B. Cài đặt thông số cho trục A và C: Bật nguồn → Menu → Cài đặt thông số → OK. Trong mục “Tốc độ”, đặt giá trị cho trục A và C từ 100 – 50000, sau đó OK. Vào “Gia tốc”, đặt 100 – 50000 → OK. Trong mục “Tổng số xung”, nhập giá trị dựa theo công thức Tổng xung = 3200 × Tỷ số truyền (trục A = 3200 × 50, trục C = 3200 × 50) → OK để lưu. Tiếp tục đặt “Thời gian phanh” từ 0 – 5000 ms (không dùng phanh đặt 0) và “Thời gian phản hồi” 0 – 5000 ms (không dùng đặt 0). Trong mục “Cài đặt chia đều”, nhập giá trị từ 1 – 360° → OK. Để truy cập nhanh, giữ ► trong 5 giây khi máy đang tạm dừng. Vào “Cài đặt góc” để nhập giá trị xoay theo yêu cầu. Trong “Cài đặt quay về điểm 0”, chọn chế độ thủ công hoặc tự động, chọn hướng về 0 (thuận/nghịch), đặt khoảng cách 100 và tốc độ từ 100 – 3000. Phần bù vị trí được thiết lập theo công thức: Bù = 3200 × Tỷ số truyền / 360 × Góc lệch giữa gốc máy và gốc phôi, lần lượt nhập cho trục A và C rồi OK để lưu. Chọn dùng hoặc không dùng công tắc gốc máy. Mục “Xóa tổng sản lượng” giúp reset số lượng. Để khôi phục toàn bộ thông số gốc, chọn “Khôi phục mặc định” → Có → OK → Menu.

C. Cài đặt ngôn ngữ: Nhấn Menu → Cài đặt ngôn ngữ → OK, chọn Tiếng Anh, sau đó nhấn OK để xác nhận.

Chế độ thủ công: Vào Menu → Thủ công → OK, chọn tốc độ (0–3000) → OK → chọn số xung mỗi lần chạy → OK → chọn trục A hoặc C, dùng ◄ ► để điều khiển xoay, giữ OK đến khi nghe tiếng “bíp” để đặt về 0. Hoặc dùng trực tiếp ◄ ► để quay thuận/nghịch.

Chế độ tự động: Vào Menu → Tự động → OK, nhấn nút Run để thoát trạng thái tạm dừng, sau đó nhấn OK, Start, hoặc công tắc ngoài để bắt đầu chạy chương trìn
