Trục Thứ Tư CNC Harmonic Drive 17-50-100A(B)
Thông Tin Sản Phẩm
Trục thứ tư CNC (trục A / trục quay / đầu chia độ CNC) sử dụng bộ giảm tốc hài hòa (Harmonic Drive – không khe hở) là giải pháp lý tưởng cho các xưởng khắc laser, CNC mini cần độ chính xác góc cao, chuyển động mượt và lặp lại ổn định. Sản phẩm phù hợp gia công khắc tròn, khắc chu vi, khắc 3D trên trụ, ống, nhẫn, linh kiện nhỏ…
Thông tin sản phẩm
-

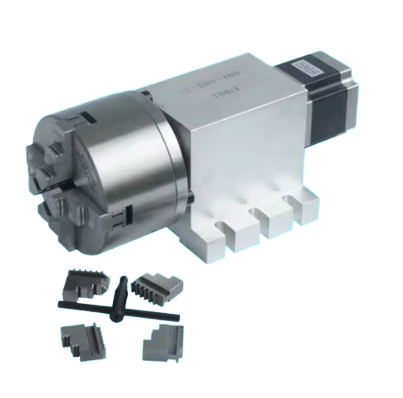

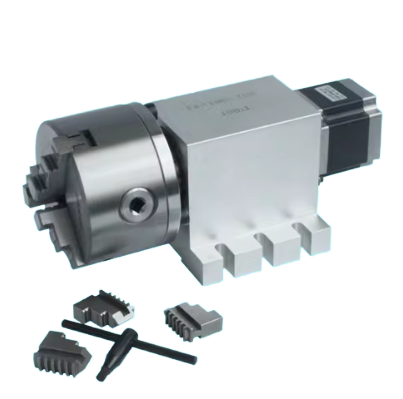

Tên sản phẩm đề xuất: Trục Thứ Tư CNC Harmonic Drive 17-50-100A(B) – Mâm Cặp K11-100
-
Model: 17-50-100A(B)
-
Loại: Trục A / Rotary Axis / Đầu chia độ CNC không khe hở
Đặc điểm nổi bật
-
Bộ giảm tốc hài hòa (Harmonic): Không backlash, độ chính xác cao, phù hợp khắc chi tiết nhỏ.
-
Góc bước mịn: 0,036°/bước (tỷ số 50:1) → chuyển động cực mượt.
-
Kết cấu nhôm nguyên khối: Nhẹ, cứng vững, tản nhiệt tốt.
-
Tương thích Mach3 & Weihong: Dễ cài đặt, phổ biến với hệ CNC mini.
-
Đa dạng mâm cặp: 3 chấu / 4 chấu, linh hoạt cho nhiều loại phôi.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Mã sản phẩm | 17-50-100A(B) |
| Hộp số | 17-50 hoặc 17-100 |
| Tỷ số truyền | 50:1 (tuỳ chọn 100:1) |
| Góc bước | 0,036°/bước (50:1) |
| Mâm cặp | K11-100mm (3 chấu định tâm) / K12-100mm (4 chấu) |
| Chiều cao tâm | 65 mm |
| Tổng chiều cao | 105 mm |

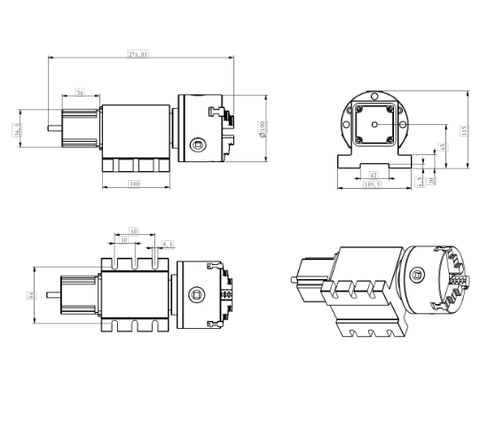

| Kích thước tổng thể | 260 × 110 × 105 mm |
| Vật liệu | Hợp kim nhôm |
| Động cơ | Stepper 2 pha 57mm – 4 dây – 3A |
| Trọng lượng | ~7 kg |
| Phụ kiện | Bộ kìm đảo chiều + cờ lê |
Cài đặt thông số trục thứ tư
1) Mach3 – Số xung/độ
(Số xung/vòng động cơ × Vi bước driver × Tỷ số giảm tốc) ÷ 360
Ví dụ: Stepper 200 xung, vi bước 16, giảm tốc 100:1
→ (200 × 16 × 100) ÷ 360 = 888.8889 xung/độ
2) Weihong – Góc/1 xung
360 ÷ (Số xung/vòng động cơ × Vi bước driver × Tỷ số giảm tốc)
Ví dụ:
→ 360 ÷ (200 × 16 × 100) = 0,001125°/xung
💡 Lưu ý: Cần kiểm tra lại vi bước thực tế trên driver để nhập đúng giá trị.
Ứng dụng thực tế
-
Khắc laser trên trụ tròn, ống, nhẫn, bình
-
Khắc chu vi logo, mã QR, hoa văn
-
Gia công CNC mini 4 trục, khắc 3D chi tiết nhỏ
-
Phù hợp xưởng quà tặng – trang sức – linh kiện nhỏ – OEM
❓ Câu hỏi thường gặp (FAQ)
1. Trục này có dùng cho máy khắc laser được không?
→ Có. Rất phù hợp cho laser CO₂, Fiber, UV khi cần khắc tròn chính xác.
2. Nên chọn tỷ số 50:1 hay 100:1?
→ 50:1 cho tốc độ nhanh, đủ chính xác. 100:1 khi ưu tiên độ mịn & chi tiết rất nhỏ.
3. Có thay mâm cặp khác được không?
→ Có. Hỗ trợ 3 chấu (K11-100) hoặc 4 chấu (K12-100).
4. Có hỗ trợ cài đặt không?
→ Có. Bên mình hỗ trợ hướng dẫn cài Mach3/Weihong theo cấu hình thực tế.
