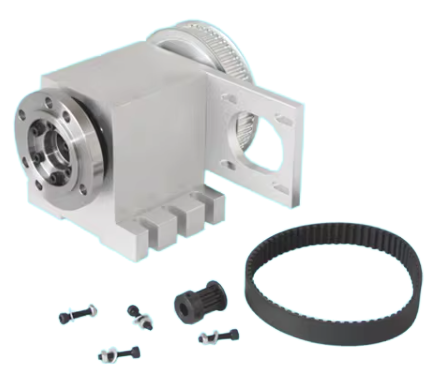

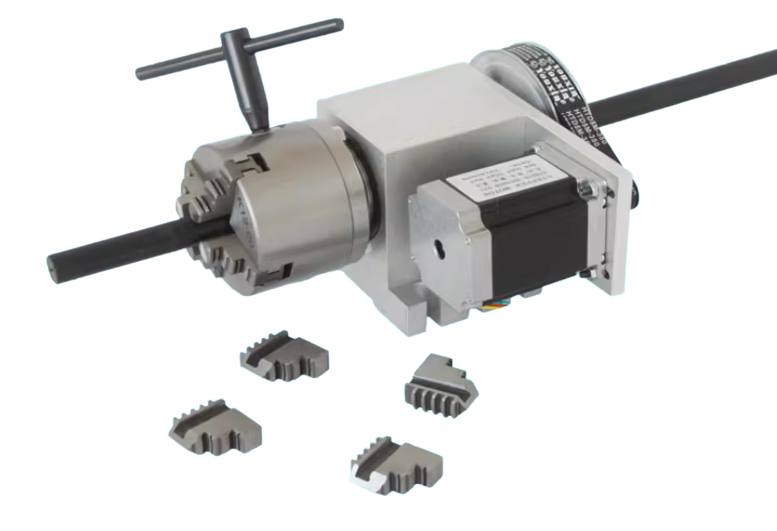

Đầu chia độ trục A – Mâm Cặp D80 – Lỗ Xuyên 16mm

Trục thứ 4 (Rotary Axis) sử dụng mâm cặp D80 (80mm) là giải pháp tối ưu cho các máy CNC mini và máy DIY cần gia công trên phôi tròn: khắc chu vi, xoay phôi, khoan – taro – phay nhẹ trên thanh tròn/ống, hoặc làm các bài toán như quấn lò xo – ghi khắc ký tự vòng ngoài. Sản phẩm có lỗ xuyên tâm 16mm, cho phép luồn thanh dài, giúp thao tác liên tục và tăng hiệu suất sản xuất. Truyền động được thực hiện bằng dây đai đồng bộ, hoạt động êm – bền – dễ bảo trì.

Được trang bị motor bước size 57 torque cao, trục xoay hoạt động ổn định và chính xác, tương thích nhiều hệ điều khiển phổ biến như Mach3, Weihong/NC-Studio, QS Controller…

ƯU ĐIỂM NỔI BẬT

• Mâm cặp D80 – 3 chấu, kẹp chắc các loại phôi tròn phổ thông.

• Lỗ xuyên 16mm → tiện cho phôi dài, gá đặt nhanh, giảm thời gian set-up.

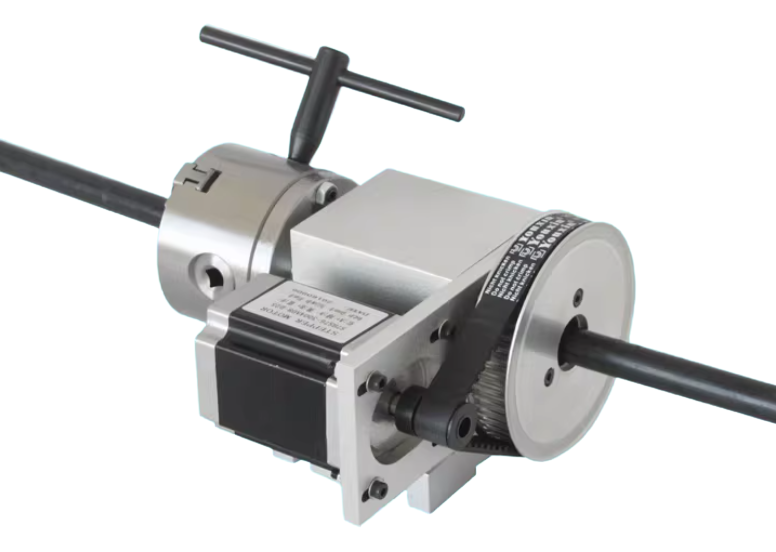

• Truyền đai HTD → chạy êm, giảm rung, dễ thay thế phụ tùng.

• Motor bước 57 torque 18kg·cm → xoay ổn định, độ chính xác cao.

• Thiết kế nhỏ gọn → phù hợp CNC mini 3020 / 3030 / 3040 / 4030.

• Tùy chọn ốp inox bảo vệ → chống bụi phoi, tăng độ bền cho trục.

• Dễ cài đặt thông số xung trên mọi hệ điều khiển.

THÔNG SỐ KỸ THUẬT

1) Thông số trục thứ 4

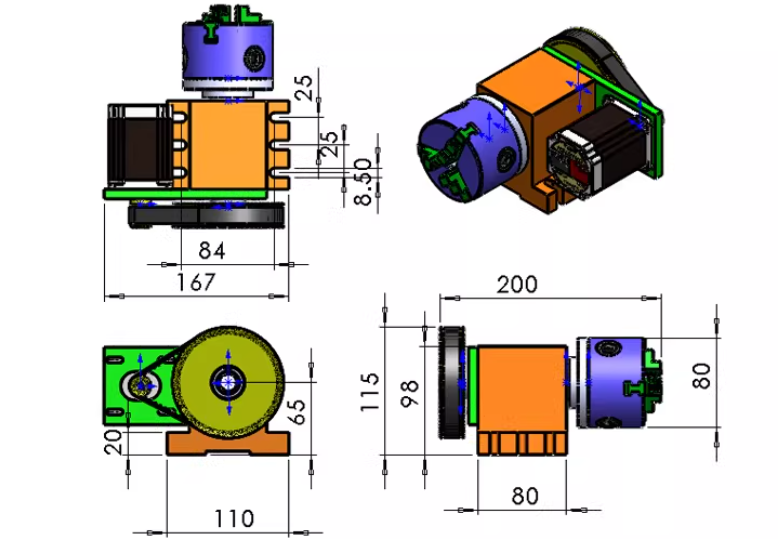

2) Kích thước lắp đặt (theo bản vẽ)

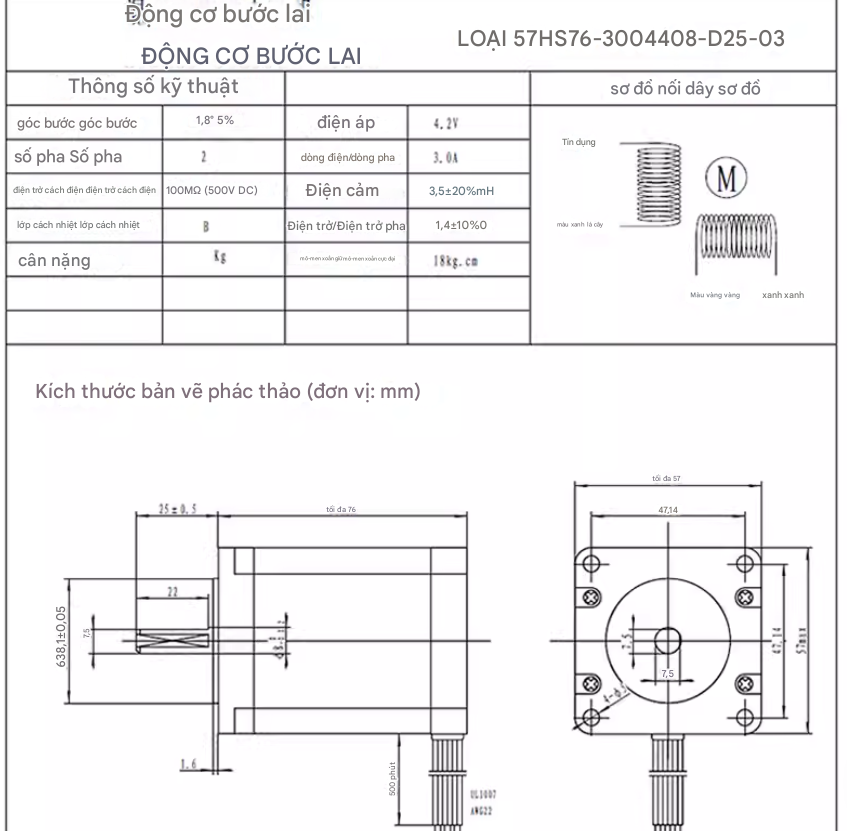

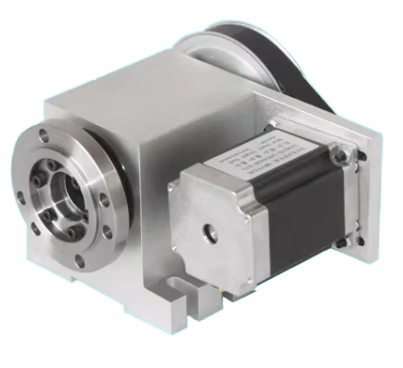

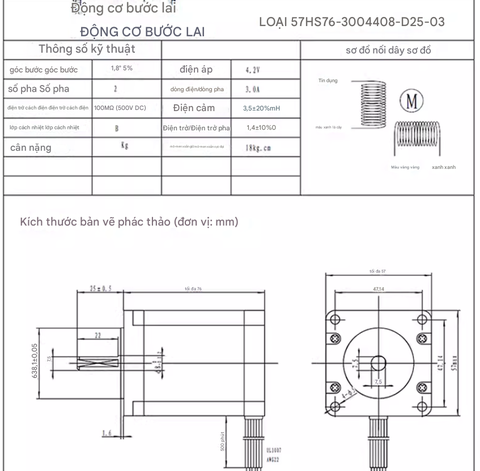

3) Motor Stepper 57 đi kèm

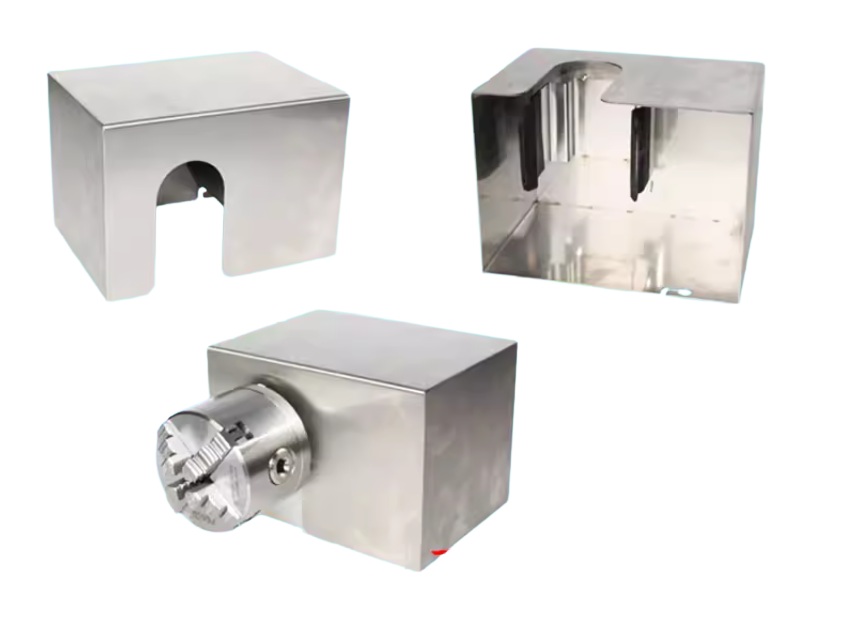

Nắp bảo vệ Inox (Full Cover)

• Vỏ bảo vệ inox chống bụi – chống bẩn – chống va đập.

• Hành trình đuôi chống tâm điều chỉnh tối đa 200 mm.

• Dễ tháo lắp, đảm bảo an toàn khi vận hành máy.

CÀI ĐẶT XUNG – HƯỚNG DẪN NHANH

✔ Mach3 – Số xung cho mỗi độ

(200 × vi bước × tỷ số truyền) ÷ 360

Ví dụ:
Motor 200 step/vòng × vi bước 16 × tỉ số truyền 50:1
→ 444.44 xung/độ

✔ Weihong / NC-Studio – Góc di chuyển của 1 xung

360 ÷ (200 × vi bước × tỷ số truyền)

Ví dụ:
360 ÷ (200 × 16 × 50) = 0.00225°/xung

✔ Nếu chạy kiểu X/Y (theo mm)

mm/xung = Chu vi phôi ÷ (200 × vi bước × tỉ số truyền)
(Chu vi = Ø × 3.1416)

→ Khi thay phôi có đường kính khác → cần đổi lại giá trị.

Kích thước đế lắp đặt

Hình ảnh sản phẩm đóng gói
