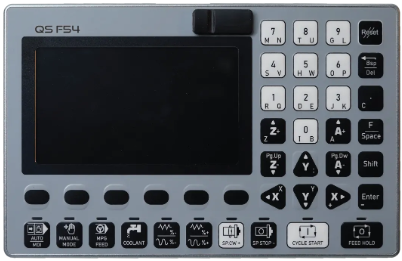

Bộ điều khiển CNC 4 trục F54 (QS TECHNOLOGY)

Chi Tiết Sản Phẩm

Bộ điều khiển CNC 4 trục F54 là dạng bộ điều khiển được thiết kế nhỏ gọn, nhưng hiệu năng vô cùng mạnh mẽ có hồi tiếp encoder phase Z cùng với việc được tích hợp PLC ladder cho phép người dùng có thể theo dõi trạng thái của máy cũng như lập trình để mở rộng ứng dụng của máy. Với bộ vi xử lý hiệu năng cao, kích thước màn hình  5 inches có độ phân giải 480 x 272 px giúp người dùng có thể dễ dàng theo dõi các thông số, thông tin hiển thị trên bộ điều khiển.

Ngoài ra giao diện người dùng được thiết kế theo phong cách hiện đại, thân thiện và trực quan tất cả thông tin hiển thị







Mặt sau của bộ điều khiển F54









Một số hình ảnh giao diện vận hành trên bộ điều khiển F54

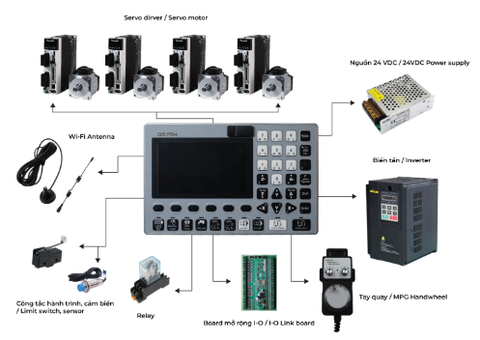

Sơ đồ tổng quan kết nối các thiết bị ngoại vi cho bộ điều khiển F54











Bộ điều khiển CNC 4 trục F54 – Thông số chính

Mô tả	Thông số
Màn hình LCD	5 Inch
Trục điều khiển đồng thời	4
Số trục chính điều khiển tối đa	1
Look-Ahead	250 dòng
Cổng I/O tiêu chuẩn	16 / 6
Cổng I/O mở rộng tối đa	256 / 256
Tính năng bù rơ cơ khí (Backlash)	Có
Hồi tiếp encoder	Phase Z

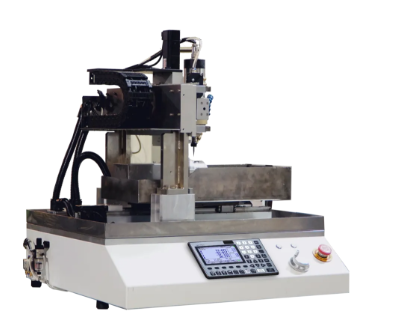

Một số hình ảnh ứng dụng sản phẩm được chụp lại bởi khách hàng





Lắp đặt đồng loạt 40 bộ điều khiển CNC trên máy phay CNC GS-40 tại nhà máy thuộc công ty Hàn Quốc

Bộ điều khiển CNC 4 trục F54 – Thông số kỹ thuật

Mô tả	Thông số
Đặc tính kỹ thuật
Kích thước (Dimension)	220 × 140 × 30 mm
Vật liệu vỏ (Materials)	Aluminum
Số trục điều khiển bằng PLC (Max. PLC Axis)	0
Số trục điều khiển (Standard Axis)	4
Số trục tùy chọn thêm (Max. Axis Optional)	4
Số trục chính điều khiển tối đa (Max. Spindle)	1
Số trục chính đồng thời (Max Spindle Simultaneous Axis Control)	4
Đơn vị điều khiển nhỏ nhất (Min. Control Unit)	0.0001
Hệ tọa độ lưu tối đa (Max. Number of Program Coordinate)	18
Dụng cụ lưu tối đa (Max. Number of Table Tools)	40
Look-Ahead	250
Block Processing Time	250
Thông số phần cứng
I/O tiêu chuẩn (Standard I/O)	16/6
I/O mở rộng tối đa (Optional I/O)	256/256
DA	1
Kích thước màn hình (Monitor)	5 Inch
Cổng RS485	1
Cổng USB	1
Chức năng bù trừ
Bù rơ cơ khí (Backlash)	Có
Bù sai số hành trình (Pitch Error)	Không
Chức năng hoạt động
Mô phỏng tay quay MPG	Có
Dry Run (chạy thử)	Có
Optional Stop (dừng tùy chọn)	Có
Single Block (chạy từng khối)	Có
External Offsets (điều chỉnh ngoại vi)	Có
MPG Offsets (hiệu chỉnh vị trí)	Có
G-code hỗ trợ
G00 – Positioning	Có
G01 – Linear Interpolation	Có
G02 – Circular/Helical Interpolation (CW)	Có
G03 – Circular/Helical Interpolation (CCW)	Có
G04 – Dwell	Có
G17 – Plane selection X-Y	Có
G18 – Plane selection Z-X	Có
G19 – Plane selection Y-Z	Có
G20 – Inch perform	Có
G21 – mm perform	Có
G28 – Return to reference position	Có
G30 – Return to 2nd–4th reference position	Có
G31 – Skip Function	Có
G43 – Tool length comp. +	Có
G44 – Tool length comp. –	Có
G49 – Cancel tool length comp.	Có
G53 – Machine coordinate system setting	Có
G54–G59 – Workpiece coordinate 1–6	Có
G61 – Exact Stop Mode	Có
G64 – Cutting Mode	Có
G65 – Macro call	Có
G73 – High speed peck drilling cycle	Có
G76 – Fine boring cycle	Có
G80 – Canned cycle cancel	Có
G81 – Drilling cycle	Có
G82 – Drilling cycle with dwell	Có
G83 – Peck drilling cycle	Có
G84 – CW tapping cycle	Có
G85 – Boring cycle	Có
G86 – High speed drilling cycle	Có
G87 – Fine boring cycle back side	Có
G88 – Semi-auto fine boring cycle	Có
G89 – Boring cycle with dwell	Có
G90 – Absolute programming	Có
G91 – Incremental programming	Có
G92 – Work coordinate setting	Có
G93 – Feed in mm/min	Có
G94 – Distance/F (min)	Có
G98 – Return to initial point (canned cycle)	Có
G99 – Return to R point (canned cycle)	Có
