Bộ điều khiển CNC 6 trục Astro-6A (H) - (QS TECHNOLOGY)

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: QS TECHNOLOGY

Loại: Controllers CNC

Yêu Cầu Báo Giá

Số lượng

LCD 8 Inch
6 trục điều khiển đồng thời
Số trục chính điều khiển đồng thời: 2
Số cổng Input/Output: 24/16
Số cổng I/O mở rộng tối đa: 256/256
Real-time PLC debug
Look-Ahead 500 dòng
Tính năng bù rơ cơ khí (backlash)
Tính năng bù sai số hành trình (pitch error)
Hồi tiếp encoder: tất cả các trục

Gọi ngay 0838 811 811 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Bộ điều khiển CNC thuộc series Astro là dòng sản phẩm cao cấp của QS Technology, với đầy đủ các chức năng như là: hồi tiếp tín hiệu encoder của tất cả các trục, tích hợp PLC, lập trình Macro,.., Bảng điều khiển có nhiều chức năng và được chia ra làm 2 phần có kèm theo nút dừng khẩn cấp. Kiểu dáng của bộ điều khiển Astro 6AH phù hợp với hầu hết các dạng máy CNC. Việc bộ điều khiển Astro 6AH có chức năng thu thập tín hiệu hồi tiếp từ encoder của tất cả các trục sẽ giúp người dùng có thể vận hành máy được an toàn cũng như chính xác hơn. Tốc độ nội suy đồng thời các trục của bộ điều khiển Astro 6AH sẽ vượt trội hơn các dòng bộ điều khiển như F54, F86

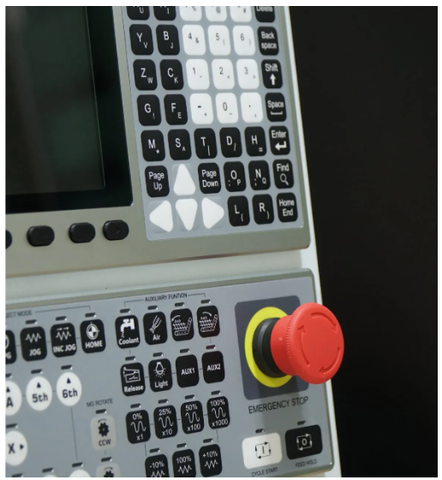

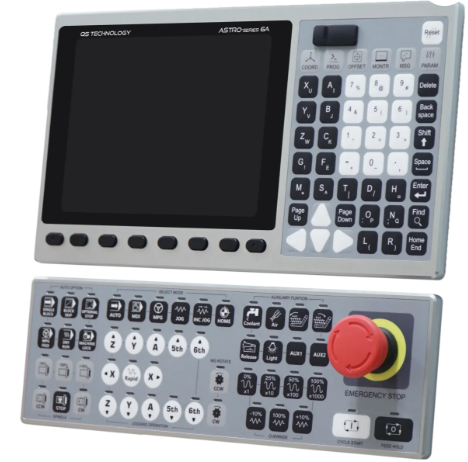

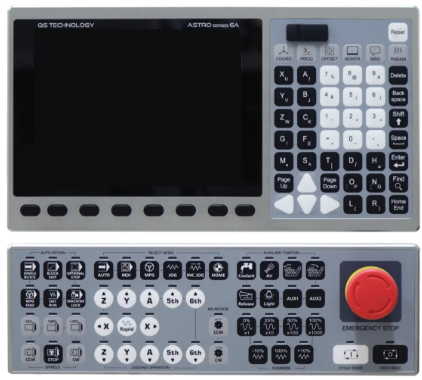

Một số hình ảnh thiết kế bên ngoài của bộ điều khiển Astro 6AH

Hình ảnh ứng dụng của sản phẩm trên máy phay ROKU ROKU

Mô tả	Thông số
Đặc tính kỹ thuật
Kích thước (Dimension)	325 × 295 × 42 mm
Vật liệu vỏ (Materials)	Aluminum
Số trục điều khiển bằng PLC (Max. PLC Axis)	6
Số trục điều khiển (Standard Axis)	6
Số trục tùy chọn thêm (Max. Axis Optional)	6
Số trục chính điều khiển tối đa (Max. Spindle)	2
Trục chính điều khiển đồng thời (Max Spindle Simultaneous Axis Control)	6
Đơn vị điều khiển nhỏ nhất (Min. Control Unit)	0.0001
Hệ tọa độ chương trình tối đa (Max. Program Coordinate)	18
Số dụng cụ tối đa (Max. Table Tools)	40
Look-Ahead	500
Thời gian xử lý khối lệnh (Block Processing Time)	500
Thông số phần cứng
Cổng I/O tiêu chuẩn (Standard I/O)	24 / 16
Cổng I/O mở rộng tối đa (Optional I/O)	256 / 256
DA	2
Kích thước màn hình (Monitor)	8 Inch
Cổng RS485	1
Cổng USB	1
Chức năng bù trừ
Bù rơ cơ khí (Backlash)	Không
Bù sai số hành trình (Pitch Error)	Không
Chức năng hoạt động
MPG Simulation (Mô phỏng tay quay)	Không
Dry Run (Chạy thử)	Không
Optional Stop (Dừng tùy chọn)	Không
Single Block (Chạy từng khối)	Không
External Offsets (Điều chỉnh ngoại vi)	Không
MPG Offsets (Hiệu chỉnh vị trí)	Không
G-code hỗ trợ
G00 – Positioning	Có
G01 – Linear Interpolation	Có
G02 – Circular/Helical Interpolation (CW)	Có
G03 – Circular/Helical Interpolation (CCW)	Có
G04 – Dwell	Có
G17 – Plane selection X-Y	Có
G18 – Plane selection Z-X	Có
G19 – Plane selection Y-Z	Có
G20 – Inch perform	Có
G21 – mm perform	Có
G28 – Return to reference position	Có
G30 – Return to 2nd–4th reference position	Có
G31 – Skip Function	Có
G43 – Tool length comp. +	Có
G44 – Tool length comp. –	Có
G49 – Cancel tool length comp.	Có
G53 – Machine coordinate system setting	Có
G54–G59 – Workpiece coordinate system 1–6	Có
G61 – Exact Stop Mode	Có
G64 – Cutting Mode	Có
G65 – Macro call	Có
G73 – High speed peck drilling cycle	Có
G76 – Fine boring cycle	Có
G80 – Canned cycle cancel	Có
G81 – Drilling cycle	Có
G82 – Drilling cycle with dwell	Có
G83 – Peck drilling cycle	Có
G84 – CW tapping cycle	Có
G85 – Boring cycle	Có
G86 – High speed drilling cycle	Có
G87 – Fine boring cycle back side	Có
G88 – Semi-auto fine boring cycle	Có
G89 – Boring cycle with dwell	Có
G90 – Absolute programming	Có
G91 – Incremental programming	Có
G92 – Work coordinate setting	Có
G93 – Feed in mm/min	Có
G94 – Distance/F (min)	Có
G98 – Return to initial point (canned cycle)	Có
G99 – Return to R point (canned cycle)	Có
