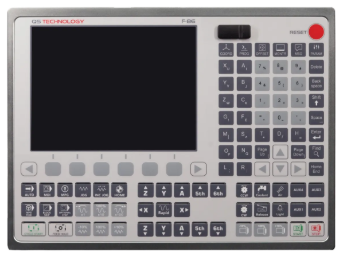

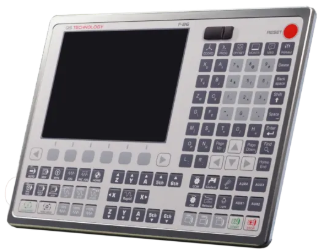

Bộ điều khiển CNC 6 trục F86

Tình trạng: Có sẵn 39 sản phẩm

Thương hiệu: QS TECHNOLOGY

Loại: Controllers CNC

14.800.000₫ () (chưa gồm VAT)

16.280.000₫ () (đã gồm VAT)

Số lượng

LCD 8 Inches
6 trục điều khiển đồng thời
Số trục chính điều khiển tối đa: 2
Look-Ahead 250 lines
Số cổng Input/Output: 24/16
Số cổng I/O mở rộng tối đa: 256/256
Tính năng bù rơ cơ khí (backlash)
Hồi tiếp encoder: Phase Z
Tích hợp module xử lý PLC ladder
Cho phép lập trình Macro

Gọi ngay 0838 811 811 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Thông Tin sản phẩm

Bộ điều khiển CNC F86 thuộc dòng sản phẩm mới của QS Technology với thiết kế kích thước lớn hơn, màn hình hiển thị lớn hơn lên đến 8 Inches có độ phân giải 800 x 600 px khiến cho việc vận hành cũng như theo dõi các thông tin vận hành của máy trở nên trực quan và dễ dàng hơn với người vận hành. Ngoài ra giao diện vận hành được thiếCNC|MANt kế hiện đại, mới mẻ là một điểm cộng thu hút người dùng từ ánh nhìn đầu tiên. Bộ điều khiển F86 cho phép điều khiển từ 4 đến 6 trục đồng thời.và có thêm chức năng hồi tiếp Encoder phase Z giúp cho người vận hành có thể điều khiển các trục về vị trí home được chính xác hơn. Với bộ vi xử lý hiệu năng cao bộ điều khiển F86 được tích hợp một module xử lý PLC cho phép người dùng có thể theo dõi trạng thái hoạt động, lập trình mở rộng chức năng hoạt động của máy. Bên cạnh đó cho phép lập trình Macro là một điểm mạnh của bộ điều khiển F86.

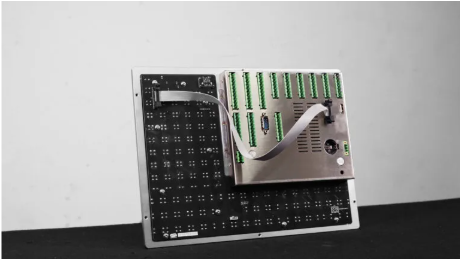

Mặt sau của bộ điều khiển F86

Giao diện mô phỏng trực quan chi tiết biên dạng chương trình gia công, có thể hiển thị ở chế độ (Phay 2D, 3D và Khắc 2D, 3D)

Một số hình ảnh ứng dụng sản phẩm lên máy được chụp bới khách hàng

Bộ điều khiển CNC 6 trục – Thông số kỹ thuật

Mô tả	Thông số
Đặc tính kỹ thuật
Kích thước (Dimension)	320 × 185 × 30 mm
Vật liệu vỏ (Materials)	Aluminum Anodizing
Số trục điều khiển bằng PLC (Max. PLC Axis)	6
Số trục điều khiển (Standard Axis)	6
Số trục tùy chọn thêm (Max. Axis Optional)	6
Số trục chính điều khiển tối đa (Max. Spindle)	2
Trục chính điều khiển đồng thời (Max Spindle Simultaneous Axis Control)	6
Đơn vị điều khiển nhỏ nhất (Min. Control Unit)	0.0001
Hệ tọa độ chương trình tối đa (Max. Program Coordinate)	18
Số dụng cụ tối đa (Max. Table Tools)	40
Look-Ahead	250
Thời gian xử lý khối lệnh (Block Processing Time)	250
Thông số phần cứng
Cổng I/O tiêu chuẩn (Standard I/O)	24 / 16
Cổng I/O mở rộng tối đa (Optional I/O)	256 / 256
DA	1
Kích thước màn hình (Monitor)	8 Inch
Cổng RS485	1
Cổng USB	1
Chức năng bù trừ
Bù rơ cơ khí (Backlash)	Có
Bù sai số hành trình (Pitch Error)	Không
Chức năng hoạt động
MPG Simulation (Mô phỏng tay quay)	Có
Dry Run (Chạy thử)	Có
Optional Stop (Dừng tùy chọn)	Có
Single Block (Chạy từng khối)	Có
External Offsets (Điều chỉnh ngoại vi)	Có
MPG Offsets (Hiệu chỉnh vị trí)	Có
G-code hỗ trợ
G00 – Positioning	Có
G01 – Linear Interpolation	Có
G02 – Circular/Helical Interpolation (CW)	Có
G03 – Circular/Helical Interpolation (CCW)	Có
G04 – Dwell	Có
G17 – Plane selection X-Y	Có
G18 – Plane selection Z-X	Có
G19 – Plane selection Y-Z	Có
G20 – Inch perform	Có
G21 – mm perform	Có
G28 – Return to reference position	Có
G30 – Return to 2nd–4th reference position	Có
G31 – Skip Function	Có
G43 – Tool length comp. +	Có
G44 – Tool length comp. –	Có
G49 – Cancel tool length comp.	Có
G53 – Machine coordinate system setting	Có
G54–G59 – Workpiece coordinate system 1–6	Có
G61 – Exact Stop Mode	Có
G64 – Cutting Mode	Có
G65 – Macro call	Có
G73 – High speed peck drilling cycle	Có
G76 – Fine boring cycle	Có
G80 – Canned cycle cancel	Có
G81 – Drilling cycle	Có
G82 – Drilling cycle with dwell	Có
G83 – Peck drilling cycle	Có
G84 – CW tapping cycle	Có
G85 – Boring cycle	Có
G86 – High speed drilling cycle	Có
G87 – Fine boring cycle back side	Có
G88 – Semi-auto fine boring cycle	Có
G89 – Boring cycle with dwell	Có
G90 – Absolute programming	Có
G91 – Incremental programming	Có
G92 – Work coordinate setting	Có
G93 – Feed in mm/min	Có
G94 – Distance/F (min)	Có
G98 – Return to initial point (canned cycle)	Có
G99 – Return to R point (canned cycle)	Có
