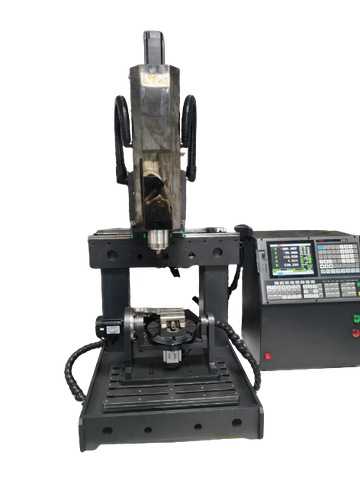

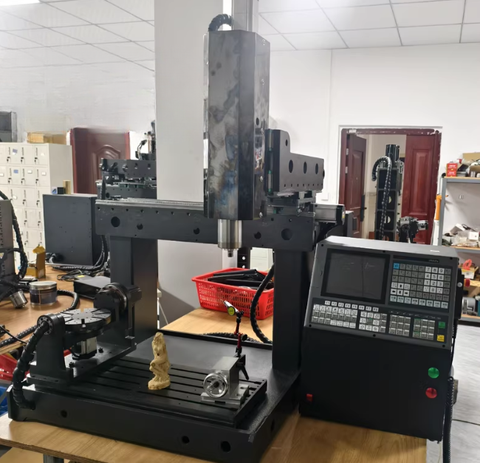

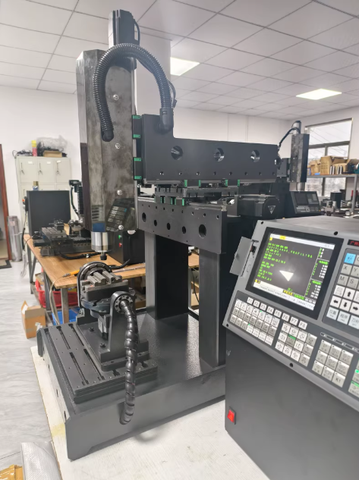

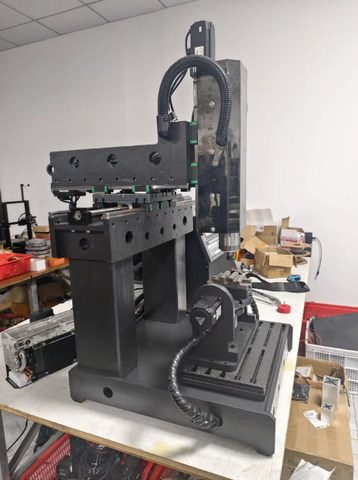

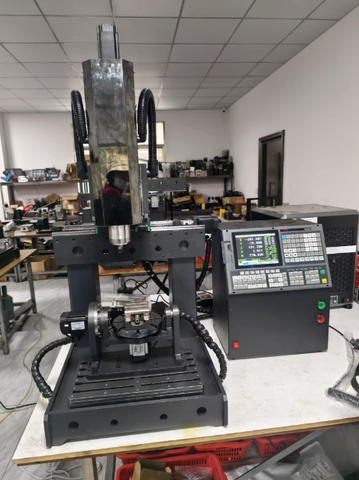

Máy CNC Mini 5 Trục Trunnion AC Table – Hành Trình X350×Y260×Z260mm

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: CNC|MAN

Loại: MINI CNC Machines

150.000.000₫ () (chưa gồm VAT)

165.000.000₫ () (đã gồm VAT)

Số lượng

Quý khách quan tâm, vui lòng liên hệ trực tiếp số hotline: 0838.811.811 khi mua sản phẩm này. Thiết kế có thể thay đổi theo nhu cầu của khách hàng và giá cả linh hoạt, có thể thương lượng

Gọi ngay 0838 811 411 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Thông tin sản phẩm

Máy công cụ CNC mini cỡ nhỏ được thiết kế cho gia công chính xác các chi tiết tinh xảo. Với hành trình trục X 350mm, Y 260mm, Z 260mm, máy có thể tùy biến thành 3 trục, 4 trục hoặc 5 trục nhờ hệ thống bệ đỡ linh hoạt, hỗ trợ cấu trúc AC hoặc AB.

Kết cấu thép nguyên khối giúp máy có độ cứng vững cao, chống rung hiệu quả, phù hợp cho cả nghiên cứu, chế tác khuôn mẫu, gia công linh kiện nhỏ, trang sức, và sản phẩm kỹ thuật cao.

THÔNG SỐ KỸ THUẬT

1. Thông tin chính

Mục	Nội dung
Model	AL350-AC
Kiểu máy	Máy CNC mini 5 trục để bàn – dạng Trunnion Table (A–C Axis)
Hành trình làm việc (XYZ)	X350 × Y260 × Z260 mm
Cấu hình trục	3 trục / 4 trục / 5 trục (tùy chọn cấu hình mở rộng)
Cấu trúc khung	Thép nguyên khối – sơn tĩnh điện – độ cứng cao
Trọng lượng máy	~180 kg
Độ chính xác lặp lại	±0.02 mm
Dẫn hướng	Ray trượt vuông HIWIN 15mm
Hệ truyền động	Vít me bi C5 – coupling trực tiếp
Động cơ trục X/Y/Z	Servo 400W – 3 trục
Trục chính (Spindle)	Làm mát bằng nước – công suất 0.8kW / 1.5kW / 2.2kW (tùy chọn)
Tốc độ quay trục chính	24.000 vòng/phút
Collet / Chuẩn kẹp dao	ER11 – ER16
Vật liệu gia công	Nhôm, đồng, thép nhẹ, nhựa kỹ thuật, composite
Ứng dụng	Gia công chi tiết chính xác, khuôn mẫu, linh kiện điện tử, trang sức, sản phẩm tinh xảo

2. Hệ thống điều khiển & điện

Mục	Nội dung
Bộ điều khiển	Mach3 / NC-Studio V5 / QS Controller (bộ điều khiển Việt Nam – hiệu chỉnh bởi CNCwerMill)
Phần mềm CAM tương thích	Fusion 360, PowerMill, ArtCAM, MasterCAM, SolidCAM
Nguồn cấp điện	220V – 1 pha / 50Hz
Công suất tổng thể	1.5 – 2.5 kW tùy cấu hình

3. Tùy chọn & nâng cấp

Mục	Nội dung
Trục quay phụ (A/B hoặc A+C Axis)	Tùy chọn mở rộng RTCP – bàn xoay đồng bộ
Bệ đỡ trunnion / Kết cấu tích hợp	Thiết kế gọn gàng – dễ tháo lắp
Bộ thay dao tự động (ATC)	Tuỳ chọn (Tool Magazine 6–8 dao)
Tùy chọn spindle	0.8kW – 2.2kW làm mát nước
Kích thước tổng thể (D × R × C)	Khoảng 850 × 600 × 700 mm
Trọng lượng đóng gói	Khoảng 200–220 kg
Bảo hành	12 tháng – CNC

💡 ƯU ĐIỂM NỔI BẬT

✅ Thiết kế nhỏ gọn – mạnh mẽ: tối ưu cho không gian hẹp, dễ bố trí trong phòng thí nghiệm hoặc xưởng mini.
✅ Linh hoạt cấu hình: tùy chọn từ 3 trục đến 5 trục – dễ nâng cấp khi nhu cầu mở rộng.
✅ Cấu trúc thép nguyên khối: độ cứng cao, hạn chế rung lắc khi gia công tốc độ cao.
✅ Độ chính xác cao: phù hợp cho sản phẩm chi tiết, khuôn mẫu, và chế tác tinh xảo.
✅ Tương thích phần mềm phổ biến: Fusion 360, PowerMill, MasterCAM… dễ lập trình và xuất G-code.
✅ Hoạt động ổn định lâu dài: spindle làm mát nước, servo công suất cao, dễ bảo trì.

❓ CÂU HỎI THƯỜNG GẶP (FAQ)

1️⃣. Máy CNC mini này có thể gia công vật liệu gì?
➡️ Gia công tốt nhôm, đồng, thép nhẹ, nhựa kỹ thuật, sáp, mica và vật liệu composite – đặc biệt phù hợp chi tiết nhỏ, chính xác cao.

2️⃣. Có thể nâng cấp từ 3 trục lên 5 trục không?
➡️ Có. Máy hỗ trợ cấu hình mở – chỉ cần lắp thêm bệ đỡ AC hoặc AB Table, dễ dàng nâng cấp từ 3 → 4 → 5 trục.

3️⃣. Máy có dùng được cho gia công khuôn mẫu không?
➡️ Hoàn toàn có thể. Đây là dòng máy được thiết kế đặc biệt cho khuôn mẫu kích thước nhỏ, chi tiết phức tạp và gia công mặt cong 3D.

4️⃣. Máy CNC mini này phù hợp cho ai?
➡️ Phù hợp cho xưởng gia công nhỏ, trường học kỹ thuật, phòng nghiên cứu, trung tâm tạo mẫu nhanh, hoặc cá nhân sáng tạo.

5️⃣. Máy có thể chạy liên tục nhiều giờ không?
➡️ Có. Với khung thép nguyên khối và spindle làm mát nước, máy có thể vận hành ổn định 8–12h/ngày mà không giảm độ chính xác.

6️⃣. CNC|MAN có hỗ trợ lắp đặt và đào tạo vận hành không?
➡️ Có. CNC|MAN cung cấp hướng dẫn online, tài liệu kỹ thuật chi tiết, video đào tạo và hỗ trợ kỹ thuật toàn cầu qua WhatsApp & Zalo.
