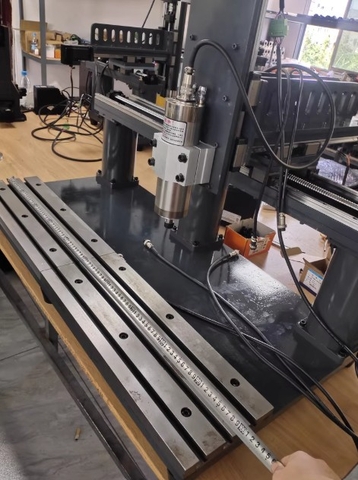

Máy CNC Mini 5 Trục Để Bàn | CNCMAN GZ-835
Thông Tin Sản Phẩm
Mô tả sảnphẩm

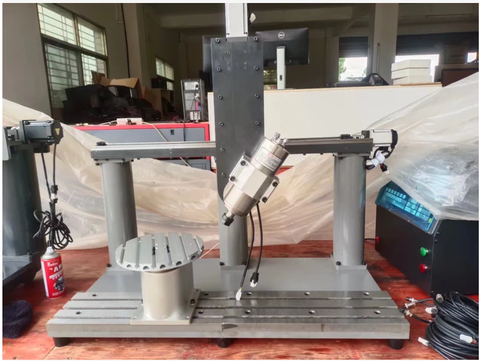

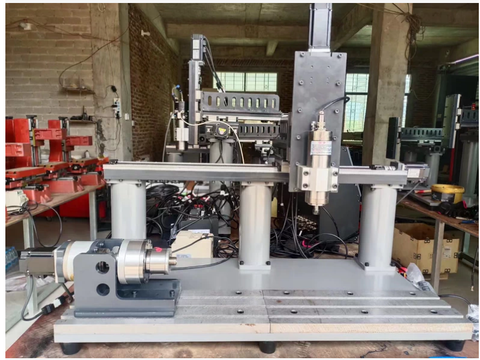

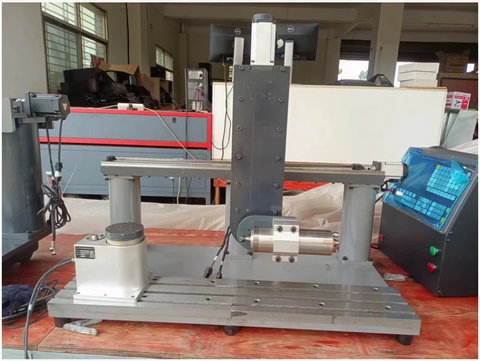

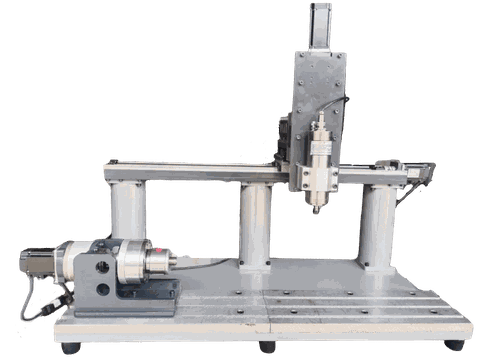

Máy CNC mini 5 trục để bàn CNCMAN GZ-835 là dòng máy trung tâm gia công cỡ nhỏ được thiết kế tối ưu cho các ứng dụng gia công chi tiết tinh xảo, khuôn mẫu nhỏ, linh kiện cơ khí – điện tử, và sản phẩm nghệ thuật 3D.
Kết cấu cột chuyển động vững chắc cùng khung thép hàn nguyên khối giúp máy đạt độ cứng vững cao, giảm rung động khi chạy tốc độ lớn, đảm bảo độ chính xác ổn định lâu dài.
Thiết kế tối giản, tiện quan sát và dễ thao tác, phù hợp cho cả nhu cầu học tập – nghiên cứu – sản xuất sản phẩm nhỏ chính xác cao.
Đặc điểm nổi bật
-
Cấu trúc 5 trục đồng thời: trục nghiêng và trục xoay cho phép gia công nhiều mặt trong một lần gá, tiết kiệm thời gian căn chỉnh.
-
Khung thép nguyên khối: đảm bảo độ cứng vững và ổn định trong suốt quá trình cắt.
-
Dẫn hướng bi 15 inch & vít me bi 1605: cho độ chính xác chuyển động cao, giảm sai số lặp.
-
Động cơ servo hiệu suất cao: phản hồi nhanh, vận hành êm và chính xác.
-
Trục chính làm mát bằng nước 1kW: phù hợp cắt, phay các vật liệu như nhôm, đồng, nhựa kỹ thuật, composite…
-
Bộ điều khiển trung tâm mạnh mẽ: hỗ trợ đồng bộ 5 trục, có tay quay điều khiển, dễ thao tác và cắt thử dẫn hướng.
Thông số kỹ thuật
1. Thông tin chính
| Mục | Nội dung |
|---|---|
| Model | GZ835-1KW |
| Kiểu máy | Cột chuyển động – H-Frame mini 5 trục để bàn |
| Hành trình làm việc XYZ / AB | X830mm × Y300mm × Z210mm |
| Kích thước bàn làm việc | 300mm × 500mm |
| Vật liệu khung | Thép hàn nguyên khối, sơn tĩnh điện kỹ thuật |
| Khối lượng máy | ≈200kg |
| Độ chính xác lặp lại | ±0.02mm |
| Thanh trượt dẫn hướng | Ray trượt vuông bi 15mm |
| Hệ truyền động (Vít me bi) | Vít me bi 1605 cho 3 trục XYZ |
| Động cơ trục XYZ | Servo đồng bộ 400W |
| Công suất trục chính / Tốc độ quay tối đa | 1.0kW / 24.000RPM |
| Tiêu chuẩn kẹp dao | Collet ER11 – ER16 (3.175mm – 10mm) |
| Loại trục chính / Phương thức giải nhiệt | Spindle làm mát bằng nước tuần hoàn |
| Vật liệu gia công phù hợp | Nhôm, đồng, nhựa kỹ thuật, composite, mica |
2. Hệ thống điều khiển & điện
| Mục | Nội dung |
|---|---|
| Bộ điều khiển | Trung tâm 5 trục đồng bộ – hỗ trợ tay quay điều khiển |
| Phần mềm CAM tương thích | Fusion360 / MasterCAM / PowerMill / ArtCAM |
| Công suất tổng thể / Nguồn cấp điện | 3kW / 220V 1 pha |
3. Tùy chọn nâng cấp
| Mục | Nội dung |
|---|---|
| Bộ thay dao tự động (Tool Magazine) | Không (option nâng cấp) |
| Trục nghiêng (A-axis) | Có – điều chỉnh được góc nghiêng |
| Trục xoay (B/C-axis) | Có – đồng bộ với trục nghiêng |
| Kích thước tổng thể (D × R × C) | 1000 × 700 × 800 mm |
| Phụ kiện gá phôi tùy chỉnh | Gá trụ, gá đĩa, gá nghiêng theo yêu cầu |
Ứng dụng thực tế
-
Gia công khuôn mẫu nhỏ, khuôn ép nhựa, khuôn đúc nhôm
-
Gia công chi tiết cơ khí, trục mini, linh kiện chính xác
-
Chế tác đồ trang sức, phụ kiện, khuôn nghệ thuật 3D
-
Phù hợp cho xưởng mini, phòng nghiên cứu, trường học kỹ thuật, maker studio
Câu hỏi thường gặp
❓ Máy có thể cắt được nhôm hay không?
✔️ Có. Với trục chính 1kW và làm mát bằng nước, máy hoàn toàn có thể phay nhôm, đồng, nhựa kỹ thuật và vật liệu nhẹ khác.
❓ Có thể gắn thêm đầu ATC hoặc thay dao tự động không?
✔️ Có thể nâng cấp trục chính lên ATC hoặc gắn cụm thay dao nhanh tùy theo yêu cầu.
❓ Máy có thể dùng phần mềm nào để lập trình?
✔️ Hỗ trợ các phần mềm CAM thông dụng như MasterCAM, PowerMill, Fusion360, ArtCAM, UG NX, v.v.
❓ Có thể đặt hàng thiết kế theo yêu cầu không?
✔️ CNCMAN nhận chế tạo máy theo hành trình và cấu hình riêng – phù hợp từng ứng dụng.
