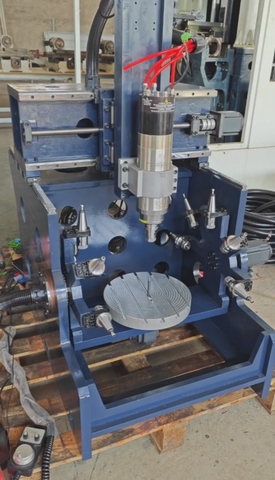

MÁY CNC MINI THÂN THÉP 5 TRỤC | HÀNH TRÌNH 220×160×220MM | CNC|MAN

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: CNC|MAN

Loại: MINI CNC Machines

125.000.000₫ () (chưa gồm VAT)

137.500.000₫ () (đã gồm VAT)

3 Trục - 2.2KW Không Thay Dao

5 Trục -2.2kw Không Thay Dao

5 Trục - BT30 3.0kW Thay Dao Nhanh

5 Trục - BT30 3.0KW - ATC 10 Dao

Số lượng

Đang cập nhật

Gọi ngay 0838 811 411 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

💡 Giới thiệu sản phẩm

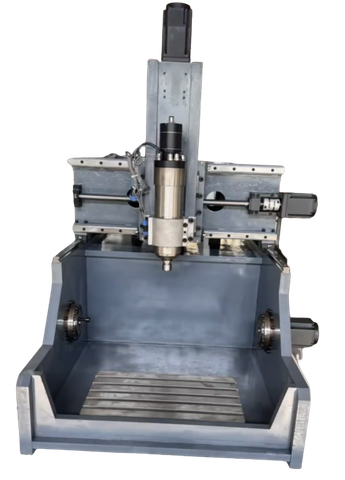

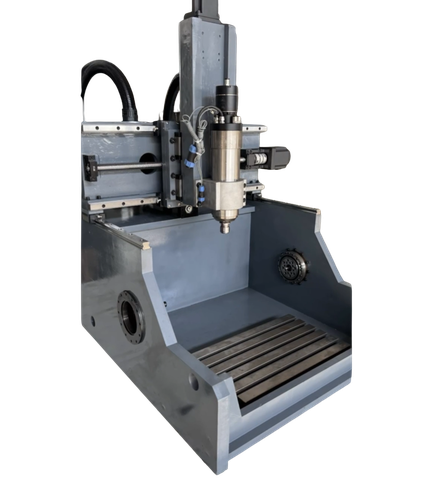

Máy CNC Mini Thân Thép 5 Trục là dòng máy cao cấp do CNC|MAN thiết kế và chế tạo, đáp ứng nhu cầu gia công chi tiết chính xác, khuôn mẫu nhỏ và linh kiện phức tạp.

Khung máy được gia công từ thép nguyên khối, đảm bảo độ cứng vững cao, hạn chế rung động và giữ độ chính xác vượt trội trong quá trình vận hành.

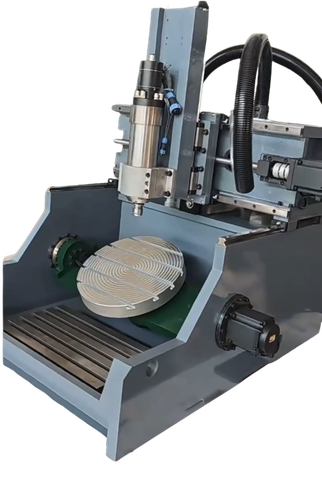

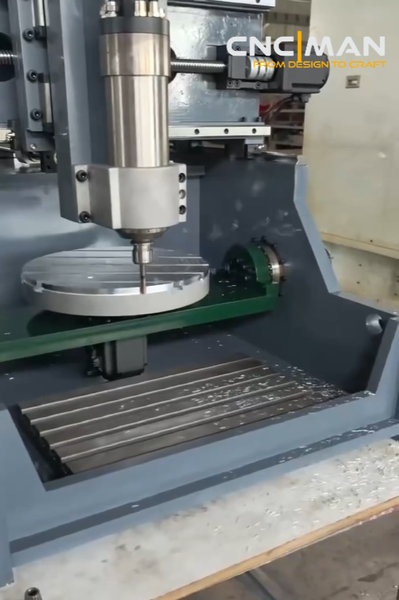

Thiết kế bàn nghiêng và mâm xoay tròn đồng bộ giúp máy thực hiện gia công 4–5 trục đồng thời, xử lý dễ dàng các chi tiết mà máy 3 trục truyền thống không thể đảm nhận.
Trục chính công suất 2.2kW – 24.000 vòng/phút, làm mát bằng nước, mang lại bề mặt gia công mịn đẹp và tuổi thọ cao.

Máy sử dụng bộ điều khiển QFS86 hiện đại, tương thích nhiều phần mềm CAM thông dụng như Fusion 360, PowerMill, MasterCAM.

THÔNG SỐ KỸ THUẬT

1. Thông tin chính

Mục	Nội dung
Model	CNCMAN-5A220
Kiểu máy	Máy CNC mini thân thép 3Trục/5 Trục – bàn nghiêng, có thể hỗ trợ 4–5 trục đồng thời
Hành trình làm việc (XYZ)	220 × 160 × 220 mm
Kích thước bàn làm việc	320 × 200 mm – mặt bàn T-slot tiêu chuẩn
Vật liệu khung	Thép nguyên khối – cứng vững, chống rung cao
Khối lượng máy	~180 kg
Độ chính xác lặp lại	±0.01 mm
Thanh trượt dẫn hướng	Ray trượt bi 20MM theo tiêu chuẩn Hiwin
Hệ truyền động	Trục vít me bi Ø20 bước 5 mm
Động cơ trục X/Y/Z	Servo 400W (Yaskawa/Delta/JMC-Motion /Wecon / Hydrid Servo/Moons Stepper)
Mâm xoay nghiêng (A–C)	Tùy chọn nâng cấp RTCP – gia công 4–5 trục đồng thời
Công suất trục chính / Tốc độ quay tối đa	2.2 kW / 24.000 vòng/phút – làm mát bằng nước 3.0KW / 12,000RPM/Min NTB30 Có Thay Dao Tự Động - Tùy chọn
Tiêu chuẩn kẹp dao	Collet ER11 – ER20
Loại spindle / Phương thức giải nhiệt	Spindle làm mát bằng nước – hoạt động ổn định, êm ái

2. Hệ thống điều khiển & điện

Mục	Nội dung
Bộ điều khiển	QS-F86 / Mach3 / NC-Studio V5 (tùy chọn)
Phần mềm CAM tương thích	Fusion 360, PowerMill, MasterCAM, ArtCAM, SolidCAM…
Nguồn cấp / Công suất tổng thể	220V – 1 pha / 4kW - 5.5KW

3. Tùy chọn & Nâng cấp

Mục	Nội dung
Bộ thay dao tự động (Tool Magazine)	Tùy chọn mở rộng
Nâng cấp trục quay (A hoặc A+C)	Hỗ trợ RTCP – đồng bộ 5 trục
Tùy chọn spindle	1.5 – 4 kW, làm mát bằng nước Kẹp chuẩn Collet hoặc NBT30 Hoặc ISO20
Bộ Dao Cụ	Hỗ trợ 5 - 10 Dao - thay dao tự động
Kích thước tổng thể (D × R × C)	800 × 700 × 850 mm
Trọng lượng đóng gói	~200 kg
Bảo hành	12 tháng

🧩 Ứng dụng

Máy CNC Mini Thân Thép 5 Trục là lựa chọn tối ưu cho:

Gia công đồng, nhôm, đồng thau, thép nhẹ, nhựa kỹ thuật
Chế tác khuôn mẫu nhỏ, linh kiện cơ khí chính xác
Khắc chạm nghệ thuật, chế tác 3D trên bề mặt cong hoặc nghiêng
Gia công thử nghiệm, phòng R&D, trung tâm đào tạo
Khoan, phay đa góc độ với độ chính xác cao

⭐ Lợi ích nổi bật

Chính xác tuyệt đối: Khung thép nguyên khối giúp hạn chế rung, tăng độ ổn định
Linh hoạt: Dễ dàng nâng cấp từ 3 → 5 trục, hỗ trợ chi tiết phức tạp
Hiệu suất cao: Trục chính tốc độ 24.000 vòng/phút, làm mát bằng nước
Đa ứng dụng: Phù hợp từ nghiên cứu đến sản xuất hàng loạt
Tiết kiệm không gian: Thiết kế nhỏ gọn, dễ lắp đặt, phù hợp phòng lab & xưởng nhỏ

❓ Câu hỏi thường gặp (FAQ)

1. Máy có thể gia công được thép không gỉ không?
→ Có, máy có thể khắc – phay các vật liệu như thép không gỉ, nhôm, đồng, nhựa kỹ thuật... nhờ trục chính làm mát bằng nước và khung thép nguyên khối.

2. Có thể nâng cấp máy từ 3 trục lên 5 trục không?
→ Hoàn toàn được. Máy hỗ trợ mở rộng thêm cụm trục A–C với chức năng RTCP.

3. Bộ điều khiển có tương thích với phần mềm CAD/CAM nào?
→ Tương thích với Fusion 360, PowerMill, SolidCAM, MasterCAM và nhiều phần mềm thông dụng khác.

4. Có hỗ trợ hướng dẫn cài đặt và vận hành không?
→ CNC|MAN hỗ trợ đào tạo vận hành miễn phí và cung cấp video hướng dẫn chi tiết.

5. Bảo hành và hỗ trợ kỹ thuật như thế nào?
→ Bảo hành 12 tháng, hỗ trợ kỹ thuật WhatsApp / Zalo / TeamViewer.
