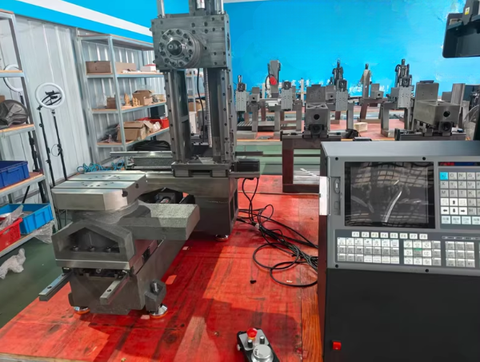

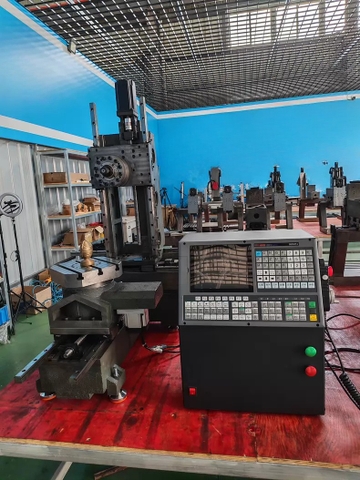

ZTWX320 – CNC Phay Đứng (3–5 trục)

Tình trạng: Giao hàng từ 01 ngày trở lên

Thương hiệu: CNC|MAN

Loại: MINI CNC Machines

Yêu Cầu Báo Giá

Gọi ngay 0838 811 411 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

🔷 Giới thiệu sản phẩm

CNCMAN-5A220 là dòng máy CNC mini thân thép 5 trục đồng thời do CNCMAN thiết kế và chế tạo, hướng tới các bài toán gia công chi tiết chính xác cao, hình dạng phức tạp và không gian xưởng hạn chế.

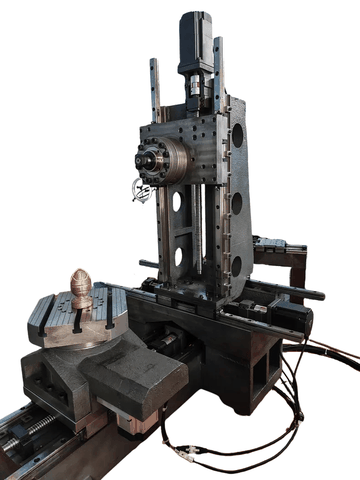

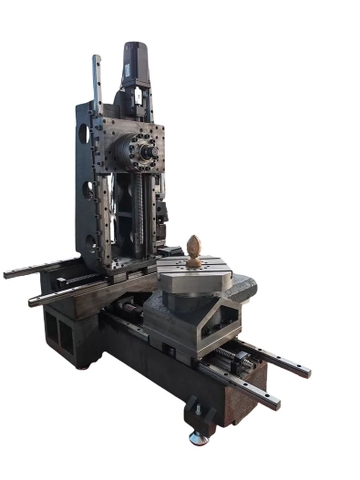

Khung máy được gia công từ thép nguyên khối, đảm bảo độ cứng vững cao, giảm rung và giữ độ chính xác ổn định trong suốt quá trình vận hành. Thiết kế bàn nghiêng kết hợp mâm xoay A-C cho phép gia công 4–5 trục đồng thời, cho phép xử lý linh hoạt các bề mặt nghiêng, biên dạng cong và chi tiết 3D phức tạp.

Máy sử dụng spindle 2.2kW – 24.000 vòng/phút, làm mát bằng nước, cho khả năng cắt mịn, bề mặt đẹp và tuổi thọ dao cao. Hệ điều khiển mở (QF58 / Mach3 / NC-Studio V5) giúp máy tương thích tốt với các phần mềm CAM phổ biến như Fusion 360, PowerMill, MasterCAM, SolidCAM…

Thông tin Kỹ thuật

Mục	Nội dung
Model	CNCMAN-5A220
Kiểu máy	Máy CNC mini thân thép 5 trục – bàn nghiêng, hỗ trợ 4–5 trục đồng thời
Hành trình làm việc (XYZ)	220 × 160 × 220 mm
Kích thước bàn làm việc	320 × 200 mm – bàn T-slot tiêu chuẩn
Vật liệu khung	Thép nguyên khối – cứng vững, chống rung cao
Khối lượng máy	~ 180 kg
Độ chính xác lặp lại	± 0.01 mm
Thanh trượt dẫn hướng	Ray trượt vuông 15 mm (HIWIN hoặc THK)
Hệ truyền động	Trục vít me bi C5 – Ø16 – bước 5 mm
Động cơ trục X/Y/Z	Servo MOONS (Nhật Bản) – 3 trục
Mâm xoay nghiêng (A-C)	Tùy chọn nâng cấp RTCP – gia công 5 trục đồng thời
Công suất trục chính / Tốc độ tối đa	2.2 kW / 24.000 vòng/phút – làm mát bằng nước
Tiêu chuẩn kẹp dao	Collet ER11 – ER16
Loại spindle / Phương thức giải nhiệt	Spindle làm mát bằng nước – vận hành ổn định, êm ái

Hệ thống điều khiển & điện

Mục	Nội dung
Bộ điều khiển	QF58 / Mach3 / NC-Studio V5 (tùy chọn)
Phần mềm CAM tương thích	Fusion 360, PowerMill, MasterCAM, ArtCAM, SolidCAM…
Nguồn cấp / Công suất tổng thể	220V – 1 pha / ~2.5 kW

Tùy chọn & Nâng cấp

Hạng mục	Nội dung
Bộ thay dao tự động (Tool Magazine)	Tùy chọn mở rộng
Nâng cấp trục quay (A hoặc A+C)	Hỗ trợ RTCP – đồng bộ 5 trục
Tùy chọn vật liệu khung	Thép nguyên khối hoặc gang đúc
Tùy chọn spindle	1.5 – 3.0 kW, làm mát bằng nước
Tích hợp cảm biến / Thiết bị hỗ trợ	Cảm biến đo dao, camera định vị, đèn báo trạng thái
Kích thước tổng thể (D × R × C)	700 × 600 × 850 mm
Trọng lượng đóng gói	~ 200 kg
Bảo hành	12 tháng

🔷 Ứng dụng

Máy CNC mini thân thép 5 trục CNCMAN-5A220 là lựa chọn tối ưu cho:

Gia công đồng, nhôm, đồng thau, thép nhẹ, nhựa kỹ thuật
Chế tạo khuôn mẫu nhỏ, chi tiết cơ khí chính xác
Gia công chi tiết 3D, bề mặt cong, bề mặt nghiêng
Gia công phay đa góc yêu cầu độ chính xác cao
Phòng R&D, phòng lab kỹ thuật, trung tâm đào tạo
Xưởng sản xuất nhỏ cần 5 trục nhưng không gian hạn chế

🔷 Lợi ích nổi bật

Độ chính xác cao & ổn định
Khung thép nguyên khối kết hợp ray trượt và vít me bi chính xác giúp máy hạn chế rung, đảm bảo độ lặp ổn định.
Gia công linh hoạt 3 → 5 trục
Hỗ trợ nâng cấp mâm xoay A hoặc A-C, kích hoạt RTCP, cho phép gia công 5 trục đồng thời.
Hiệu suất cao
Spindle tốc độ cao 24.000 vòng/phút, làm mát bằng nước, phù hợp cả phay tinh và phay tốc độ cao.
Thiết kế nhỏ gọn – tiết kiệm không gian
Phù hợp phòng lab, xưởng nhỏ nhưng vẫn đáp ứng yêu cầu kỹ thuật cao.
Dễ mở rộng – tùy chỉnh theo nhu cầu
Có thể nâng cấp spindle, trục quay, ATC, cảm biến đo dao, camera định vị…

🔷 Câu hỏi thường gặp (FAQ)

1. Máy có thể gia công thép không?
→ Có. Máy gia công tốt thép nhẹ, nhôm, đồng, nhựa kỹ thuật. Spindle làm mát bằng nước và khung thép giúp máy vận hành ổn định.

2. Có thể nâng cấp từ 3 trục lên 5 trục không?
→ Hoàn toàn có thể. Máy hỗ trợ nâng cấp mâm xoay A hoặc A-C, kích hoạt RTCP để gia công 5 trục đồng thời.

3. Máy tương thích phần mềm CAD/CAM nào?
→ Tương thích tốt với Fusion 360, PowerMill, MasterCAM, ArtCAM, SolidCAM…

4. Có hỗ trợ hướng dẫn cài đặt và vận hành không?
→ CNCMAN hỗ trợ đào tạo vận hành miễn phí, kèm tài liệu và video hướng dẫn chi tiết.

5. Chính sách bảo hành và hỗ trợ kỹ thuật như thế nào?
→ Bảo hành 12 tháng, hỗ trợ kỹ thuật qua WhatsApp / Zalo / TeamViewer.
